TinuviÍl II - Messungen

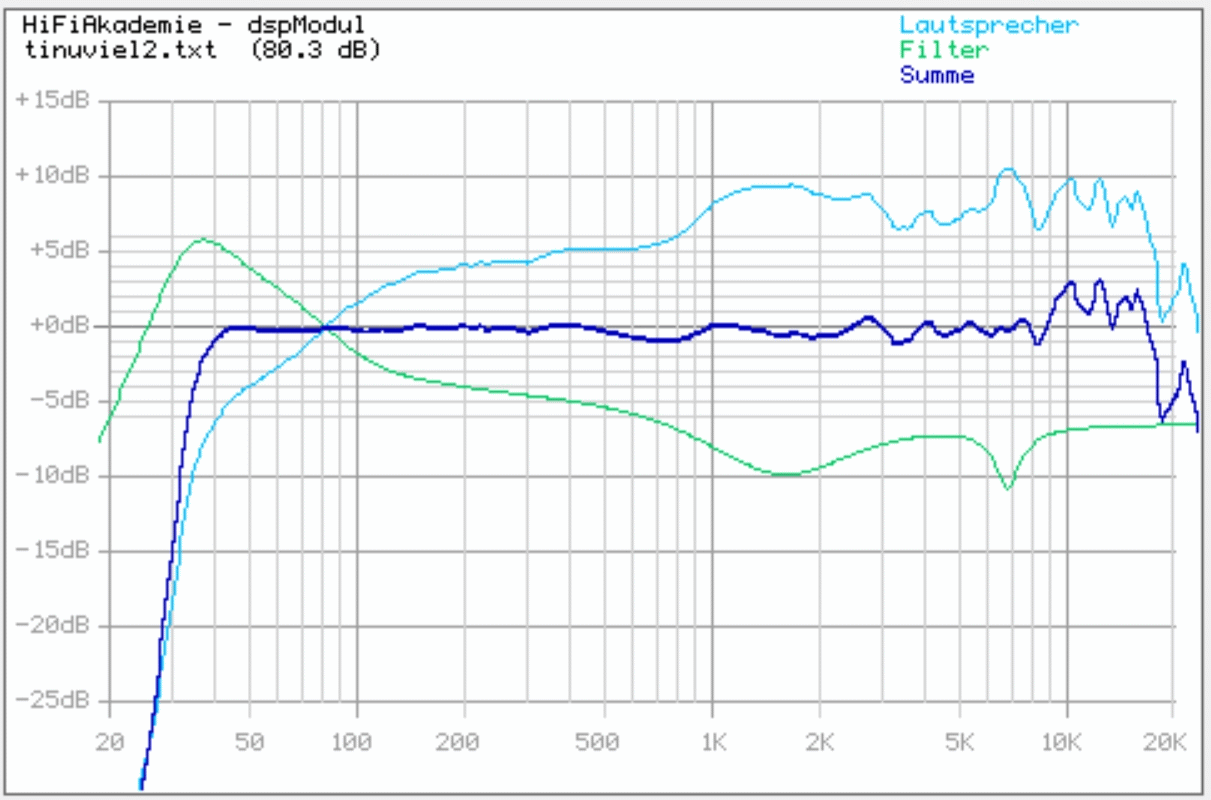

Amplitudenverlauf

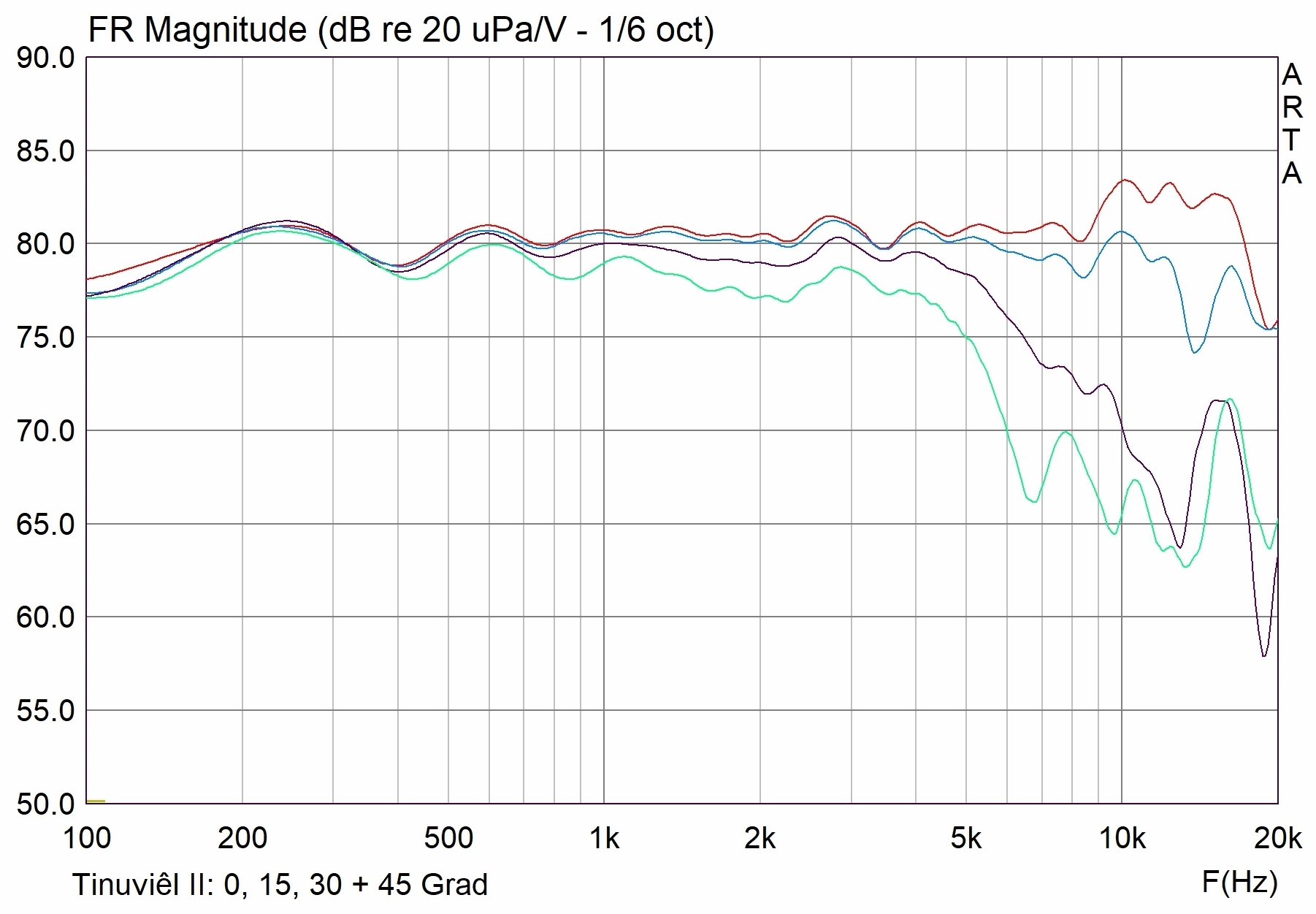

Amplitudenverlauf
0, 15, 30 + 45 Grad

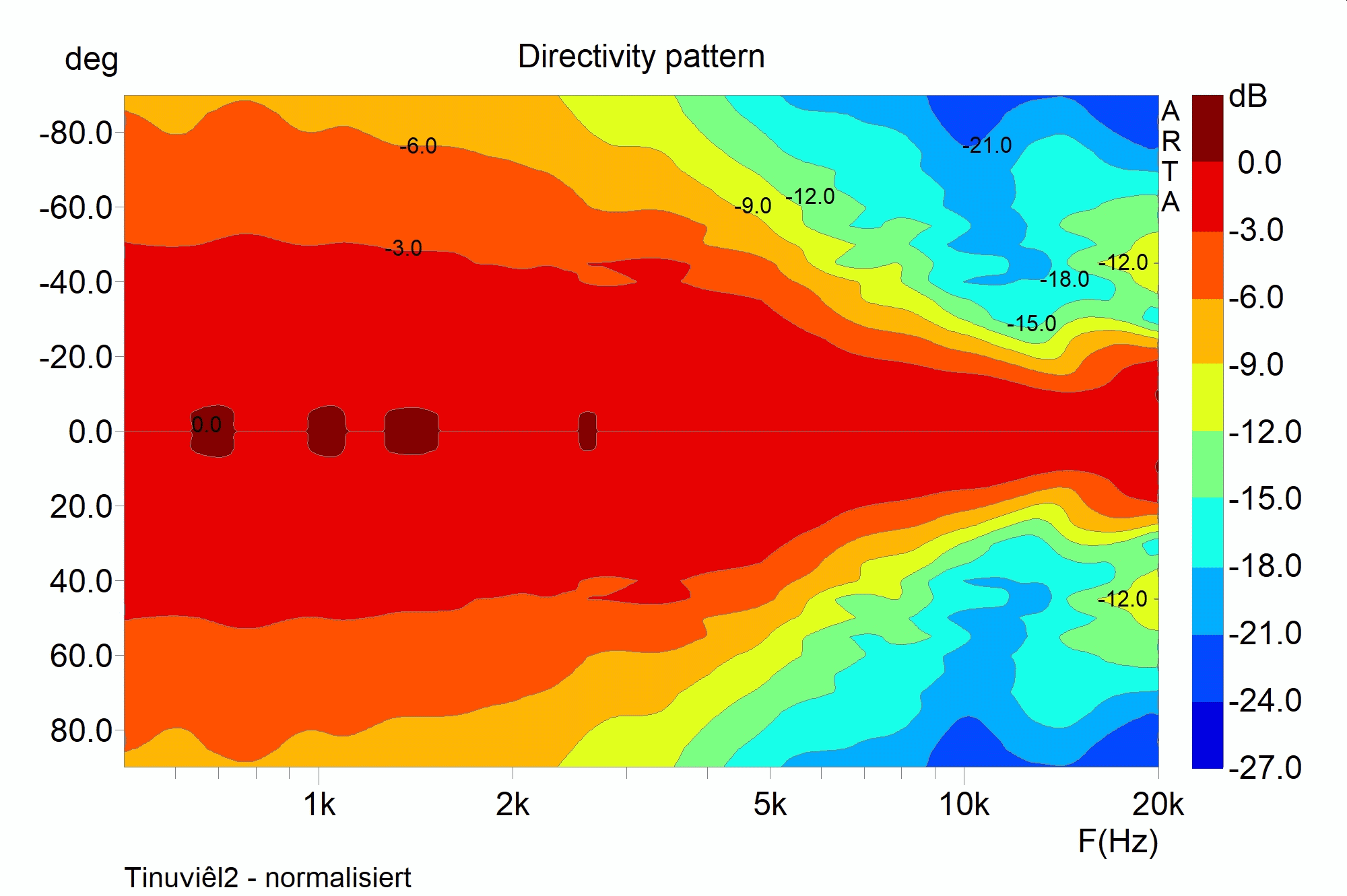

Sonogramm - normalisiert auf 0 Grad
-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

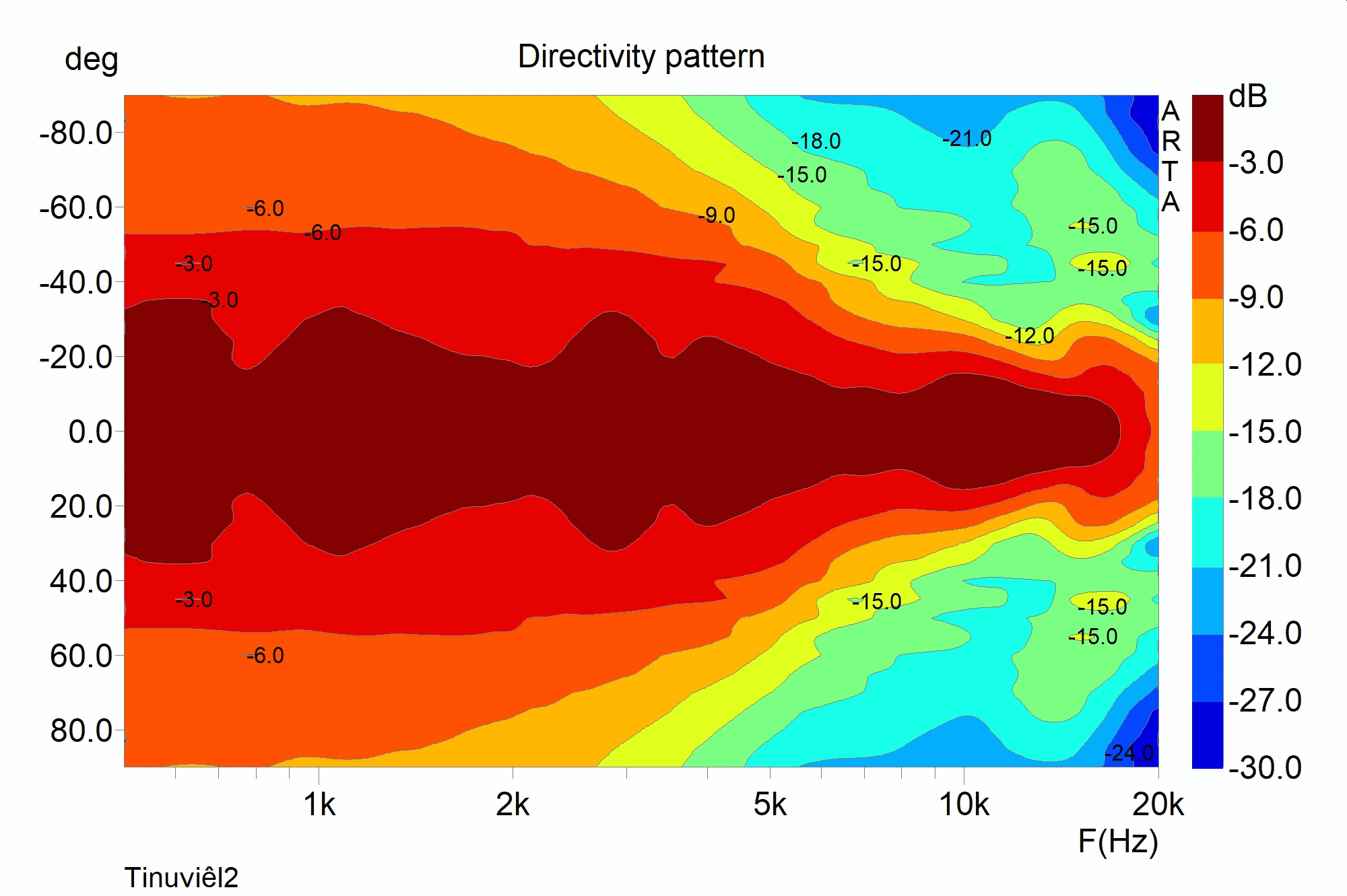

Sonogramm
-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

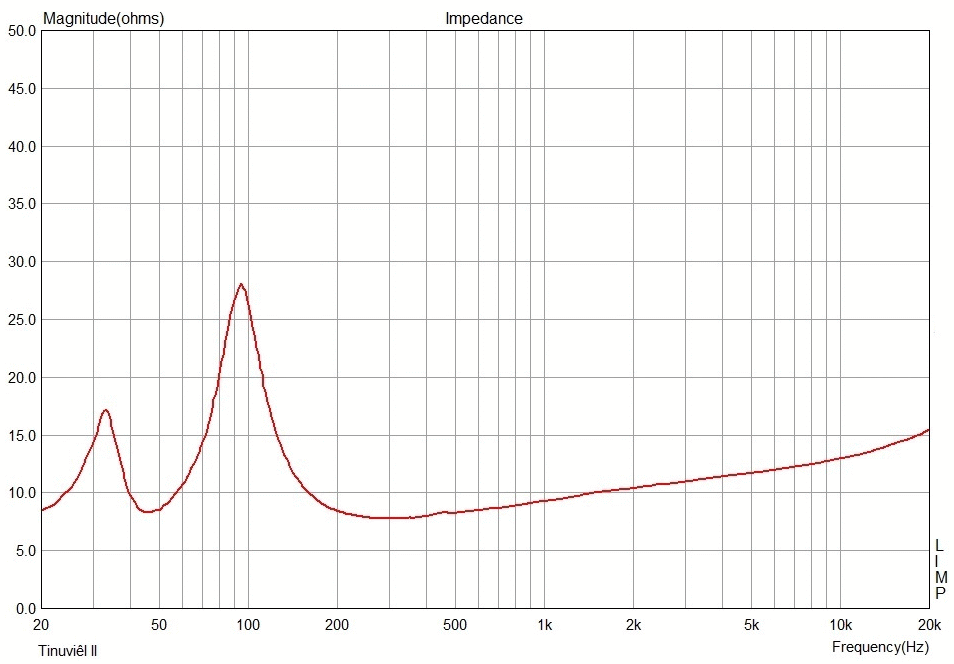

Impedanz

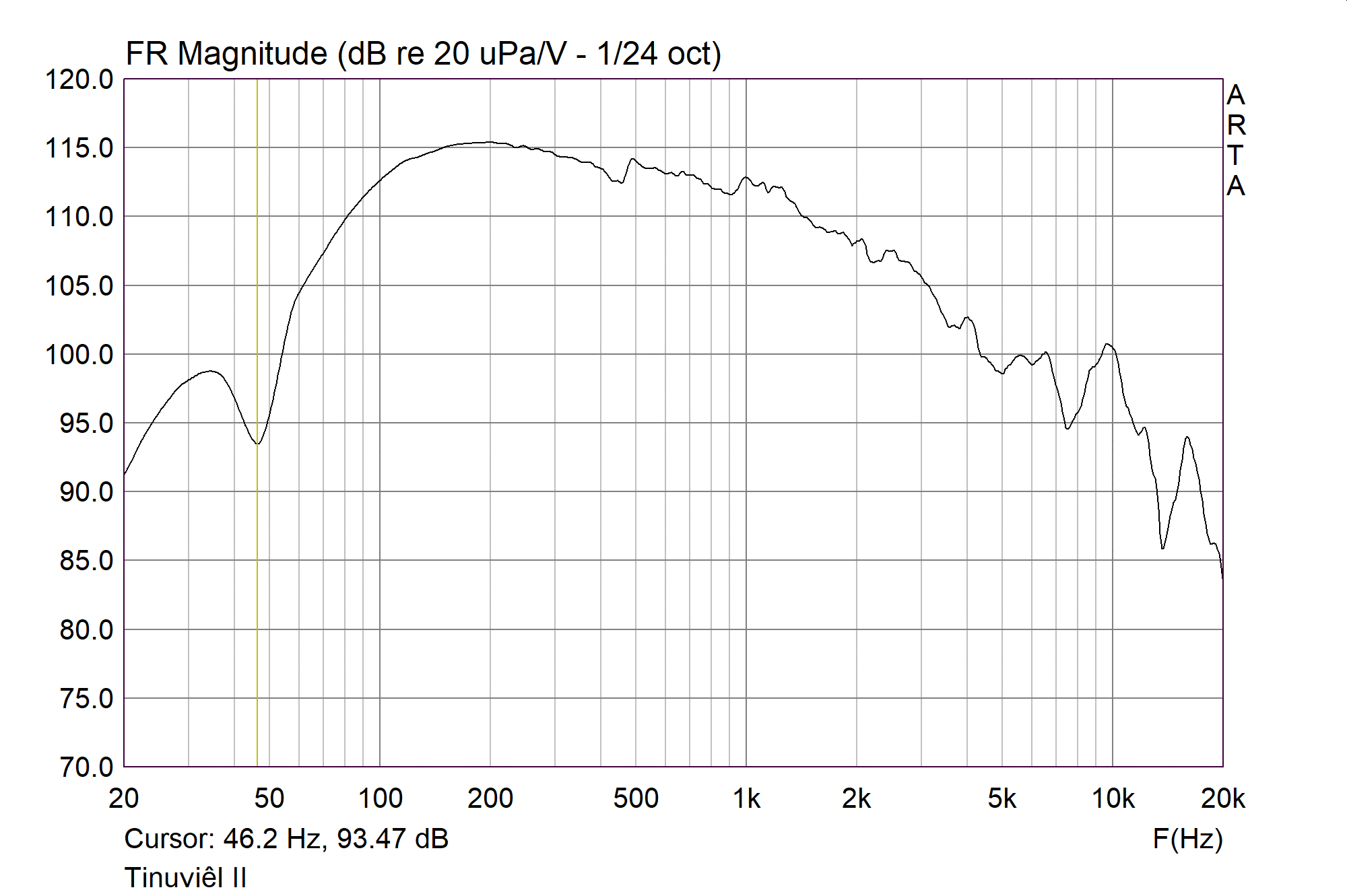

Abstimmfrequenz

In der Nahfeldmessung des Treibers sieht man, daß das Baßreflexgehäuse auf 46 Hz abgestimmt ist.
