Tinuviêl - Gehäuse

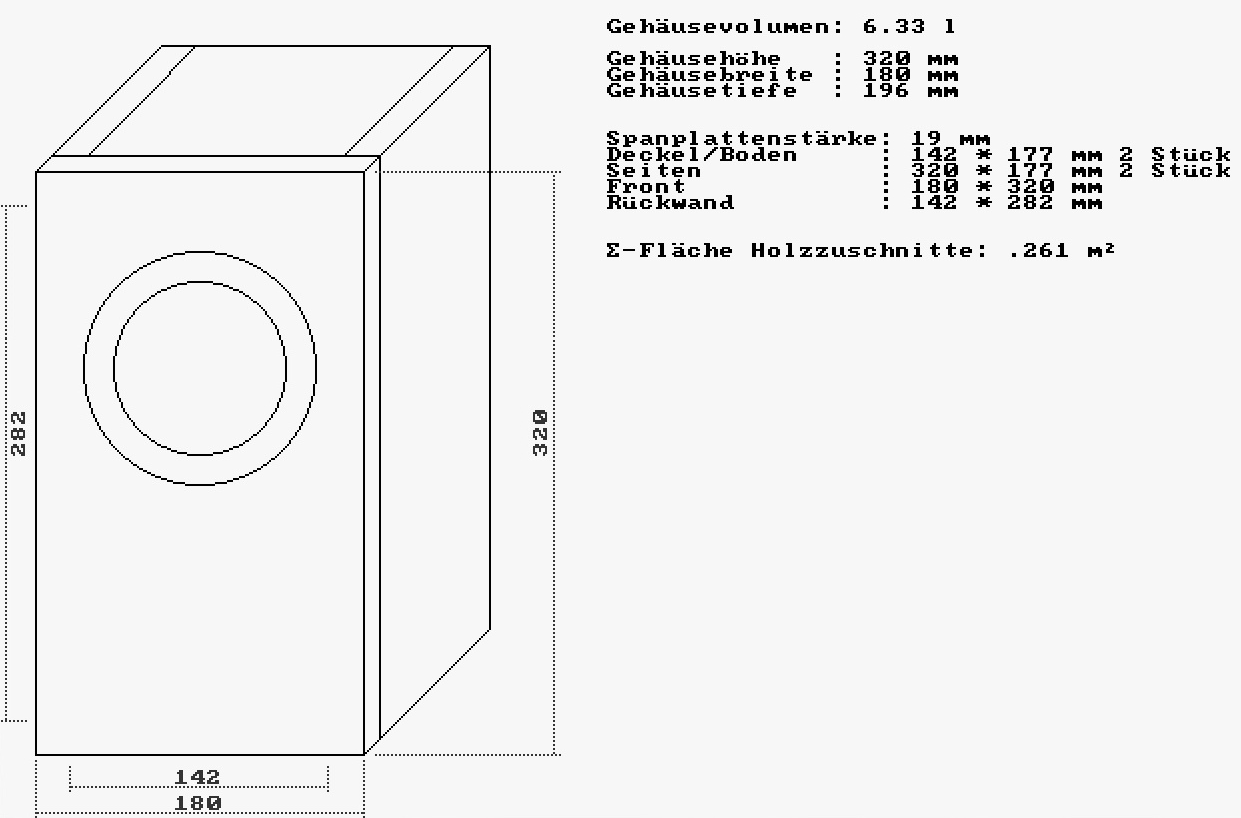

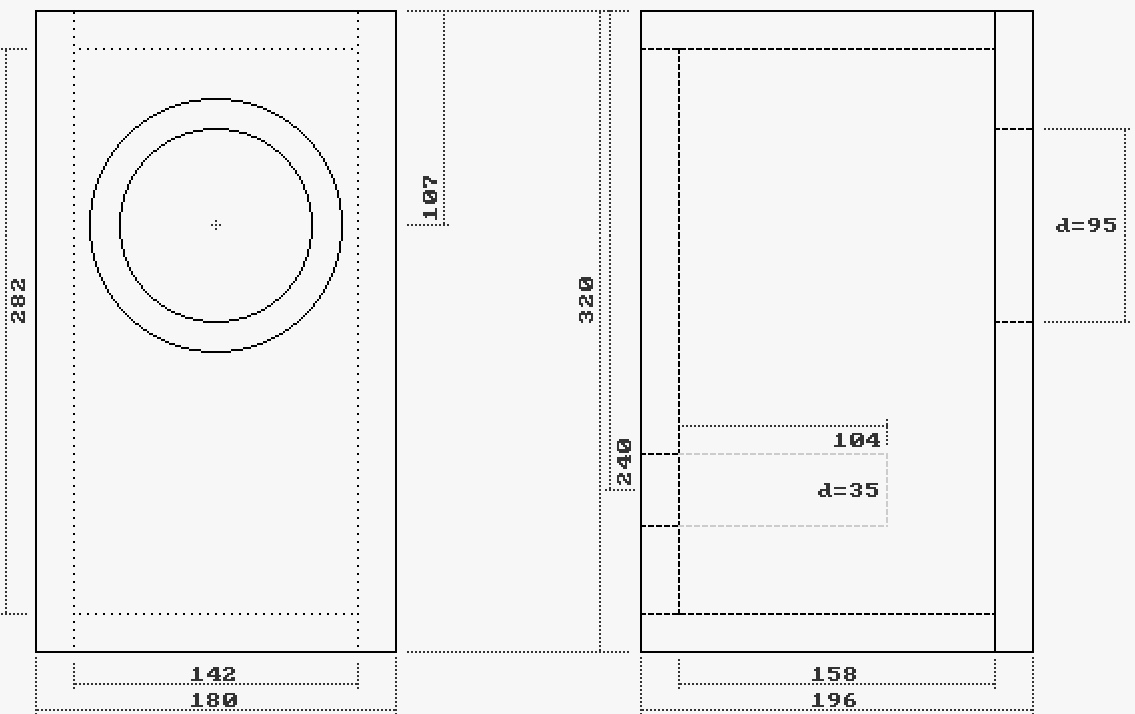

Die Gehäuseskizze gilt für den Aufbau aus 19 mm MDF. Bei Verwendung anderer Materialstärken müssen die Maße entsprechend umgerechnet werden.

Gehäuse

Bei so einer hochwertigen Box sollte man den Korb des Chassis eingefräsen und die Schallwandkanten nach dem Verleimen mit einem Abrundfräser (16 mm Radius) oder einem 45 Grad Phasenfräser bearbeiten.

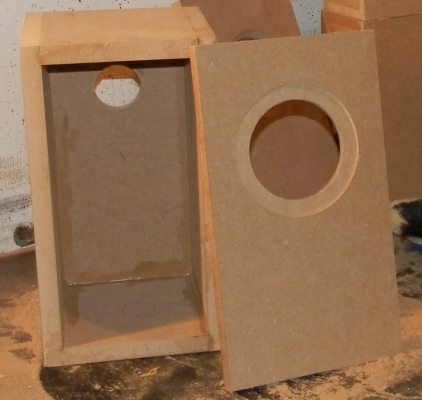

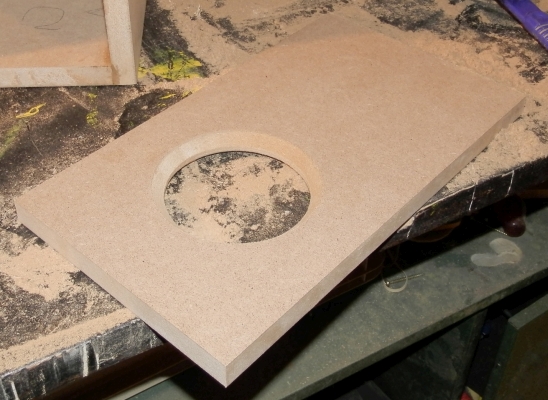

Der Chassisausschnitt des Lautsprechers muß vor dem Verleimen des Gehäuses angebracht werden, da dieser eine Hinterfräsung benötigt, damit das Holz nicht die Öffnungen des Chassiskorbes abdeckt. Die Anschrägung kann mit der Oberfräse (Abrund- oder Fasenfräser) oder zur Not auch von Hand mit der Rundfeile angebracht werden. Das sollte dann ungefähr so aussehen.

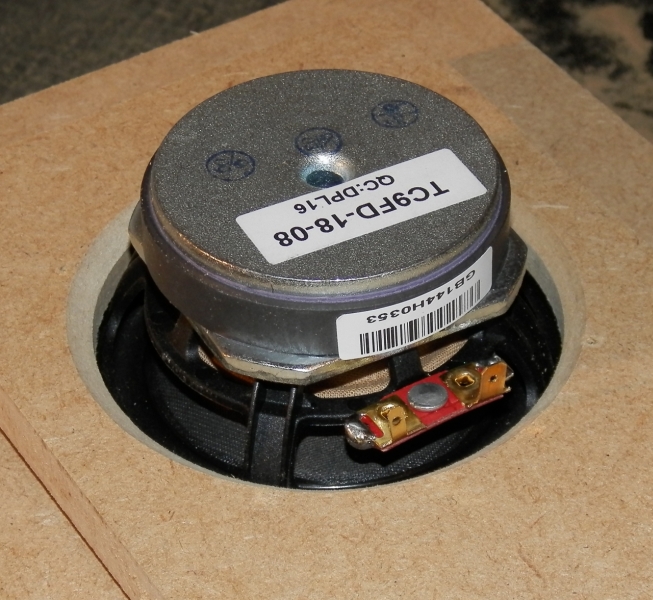

... und so sieht eine Hinterfäsung mit dem Treiber (hier SAKPC EA) aus.

Holzzuschnitte

Die fett gedruckten Größenangaben beinhalten einen Zuschlag für Leimfugen. Die dadurch leicht überstehenden Kanten werden mit dem Bündigfräser oder Schwing-/Band-Schleifer egalisiert. Das geht wesentlich einfacher und schneller, als das Schleifen überstehender Flächen.

TIP: Bitten Sie den Zuschneider, bei allen Brettern die Maße 14,2 mit gleichbleibender Sägeeinstellung zuzuschneiden, dann wird alles gut zusammenpassen. Die exakten Werte sind gar nicht so wichtig, Hauptsache alle Bretter haben für die beiden Werte die exakt gleichen Maße. Es empfiehlt sich, den Mann an der Säge mit einem vorab verabreichten Trinkgeld (EUR 1,- bis 2,- sind angemessen) zu exaktem Arbeiten zu motivieren. Das spart jede Menge Ärger beim Verleimen und ist den Obulus allemal wert.

Teil Stück Material Stärke
mm 		Länge
cm 		Breite
cm
Deckel + Boden 2 MDF 19 14,2 17,7
Rückwand 1 MDF 19 14,2 28,2
Seiten 2 MDF 19 32,2 17,7
Front 1 MDF 19 18,2 32,2

Gehäusebau

Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß dem Tutorial.



Im HiFi-Forum habe ich die Endmontage mit Dämpfung ausführlich beschrieben.
