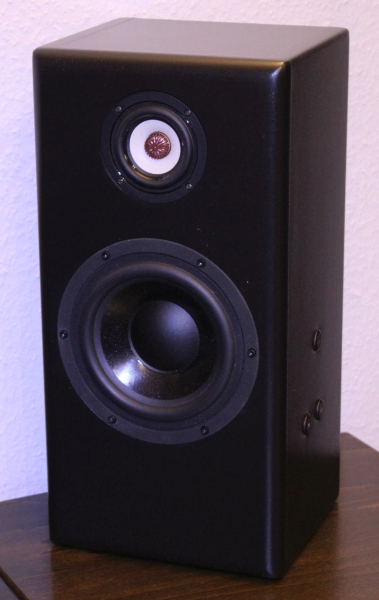

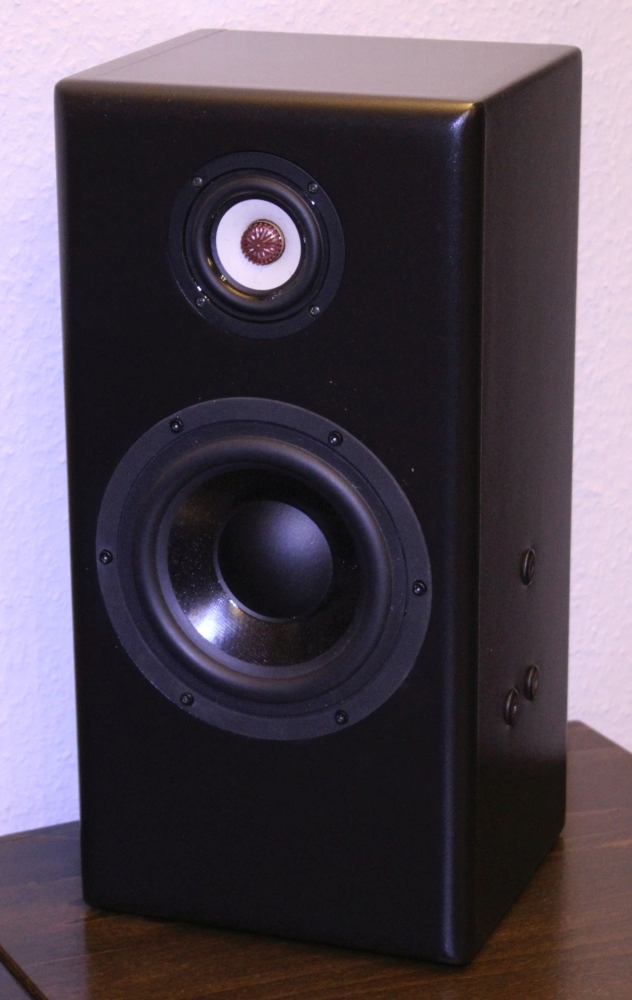

Luthien III - ein Desktop-FaST

Zur Konstruktion

Luthien III ist ein FaST (Fullrange and Subwoofer Technology), d.h. eine Zweiwegebox in der der Basslautsprecher nur die tiefen Töne bis 500 Hz und den Rest der Edelbreitbänder Tang Band W3-1878 übernimmt.

Beide Treiber laufen in separaten geschlossenen Gehäuseabteilungen. Der Bass ist mittels eines Linkwitz-Entzerrers auf eine untere Grenzfrequenz von 40 Hz abgestimmt, was einen sehr sauberen, akkuraten und auch wirklich tiefreichenden Tiefton zur Folge hat. Die Trennung zum Breitbänder erfolgt bei 500 Hz mittels eines 24 dB Linkwitz-Riley-Filters, welcher den Breitbänder effektiv von tiefen Tönen, Membranhub und den damit einhergehenden Verzerrungen entlastet.

Die Maximallautstärke (zwei Boxen in Summe) beträgt ca. 99 dB bei einem Meter Abhörentfernung.

Klang

Immer schwierig, ohne daß es in Selbstbeweihräucherung ausartet, aber dieser Lautsprecher ist das Beste, was ich bislang konstruiert habe. Er klingt nicht nur hervorragend, sondern kann auch richtig laut, so daß dieser auch in meinem Wohnzimmer spielen könnte, wenn ich denn dort Musik hören würde.




















Wenn Sie einen meiner Bauvorschläge nachgebaut haben und mit dem Ergebnis zufrieden sind würde
ich mich freuen, wenn Sie meine Arbeit durch eine Spende unterstützen - siehe PayPal-Link im Menü.
