Hier finden sie den Gehäusebauplan als PDF

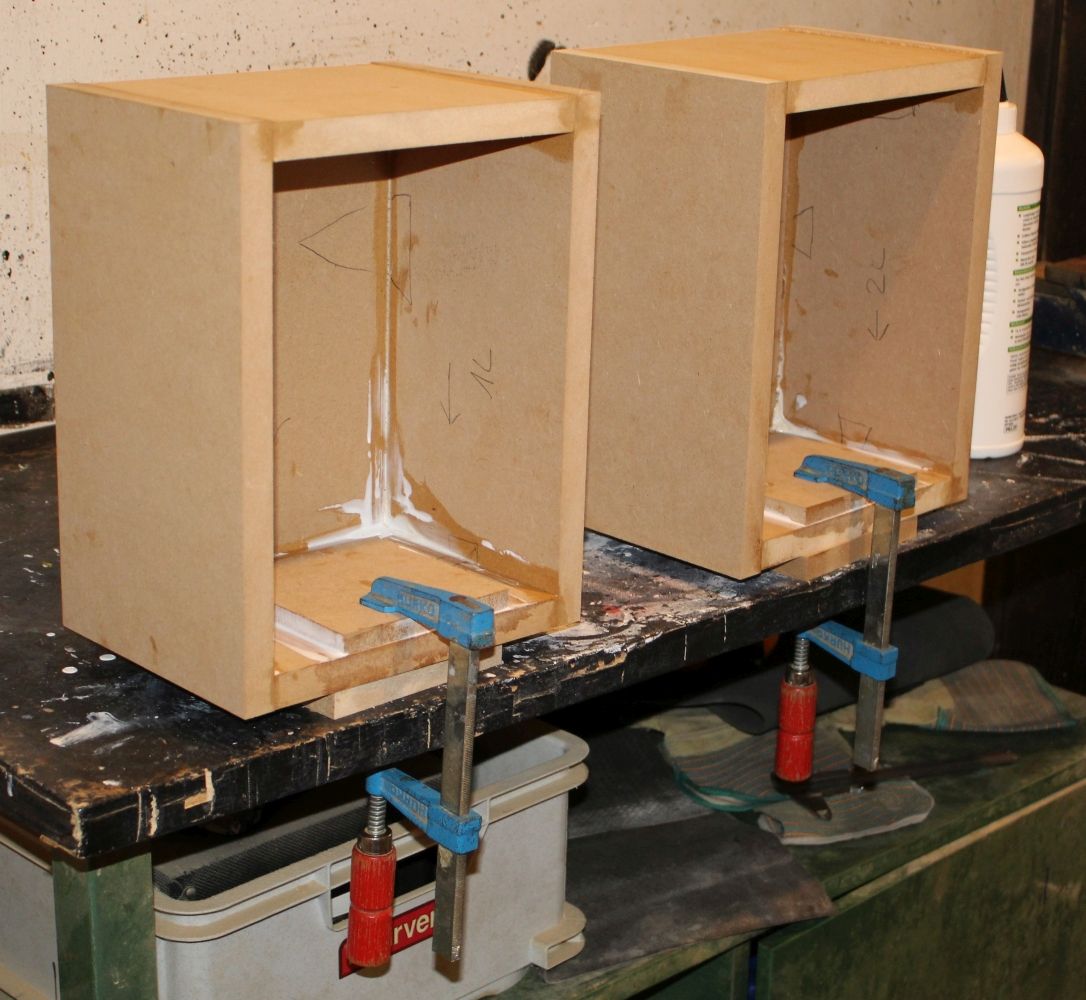

Der Gehäusedeckel wird mit einem 12 mm Zuschnitt verstärkt, da nach Einfräsung der Kugelaufnahme nur noch 4 mm Wandstärke übrig wären.

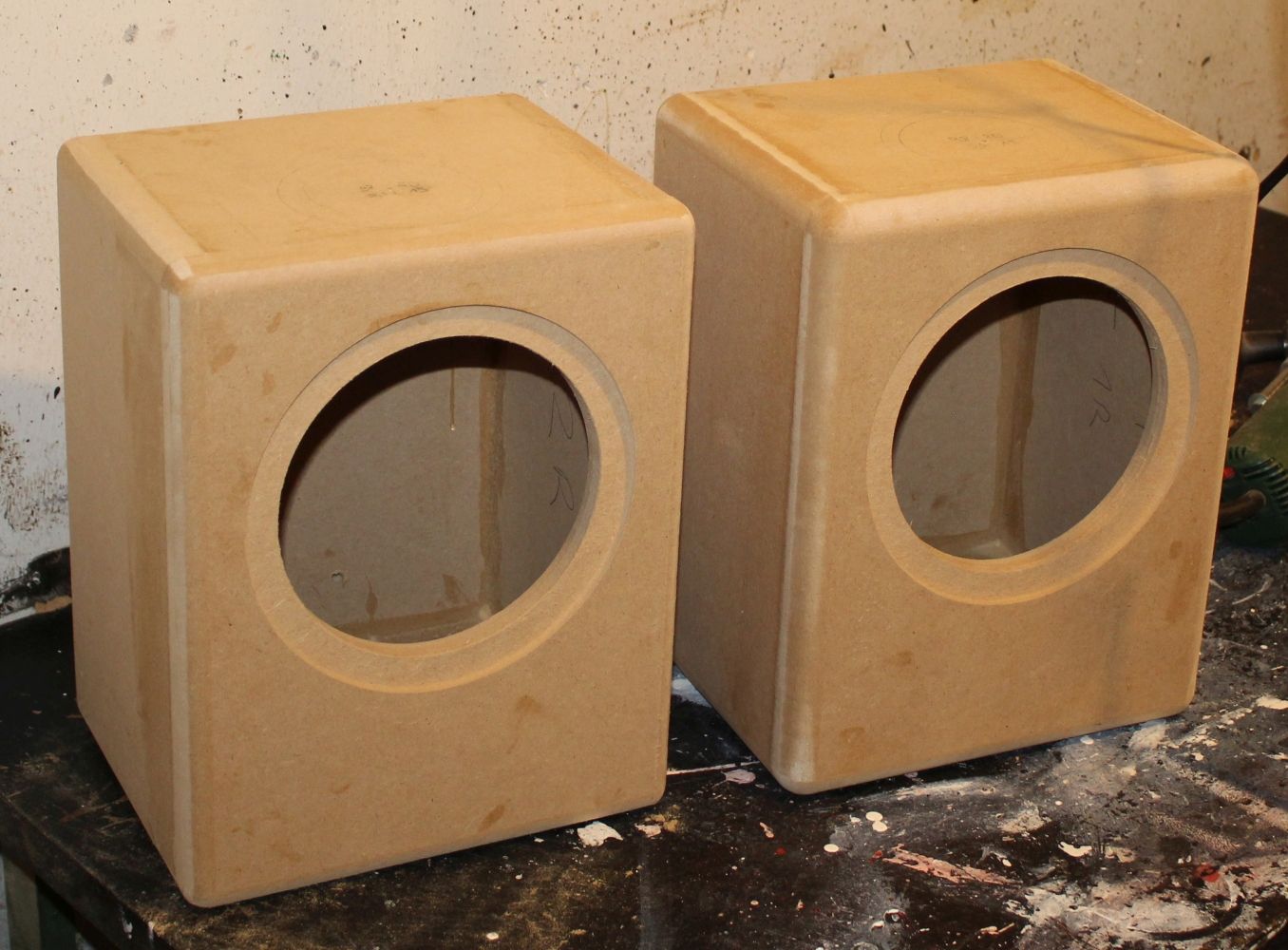

Nach dem Verleimen müssen zunächst die Kanten abgerundet werden, da nach Einfräsung der Kugelaufnahme die Anlauffläche für den Abrundfräser weg ist.

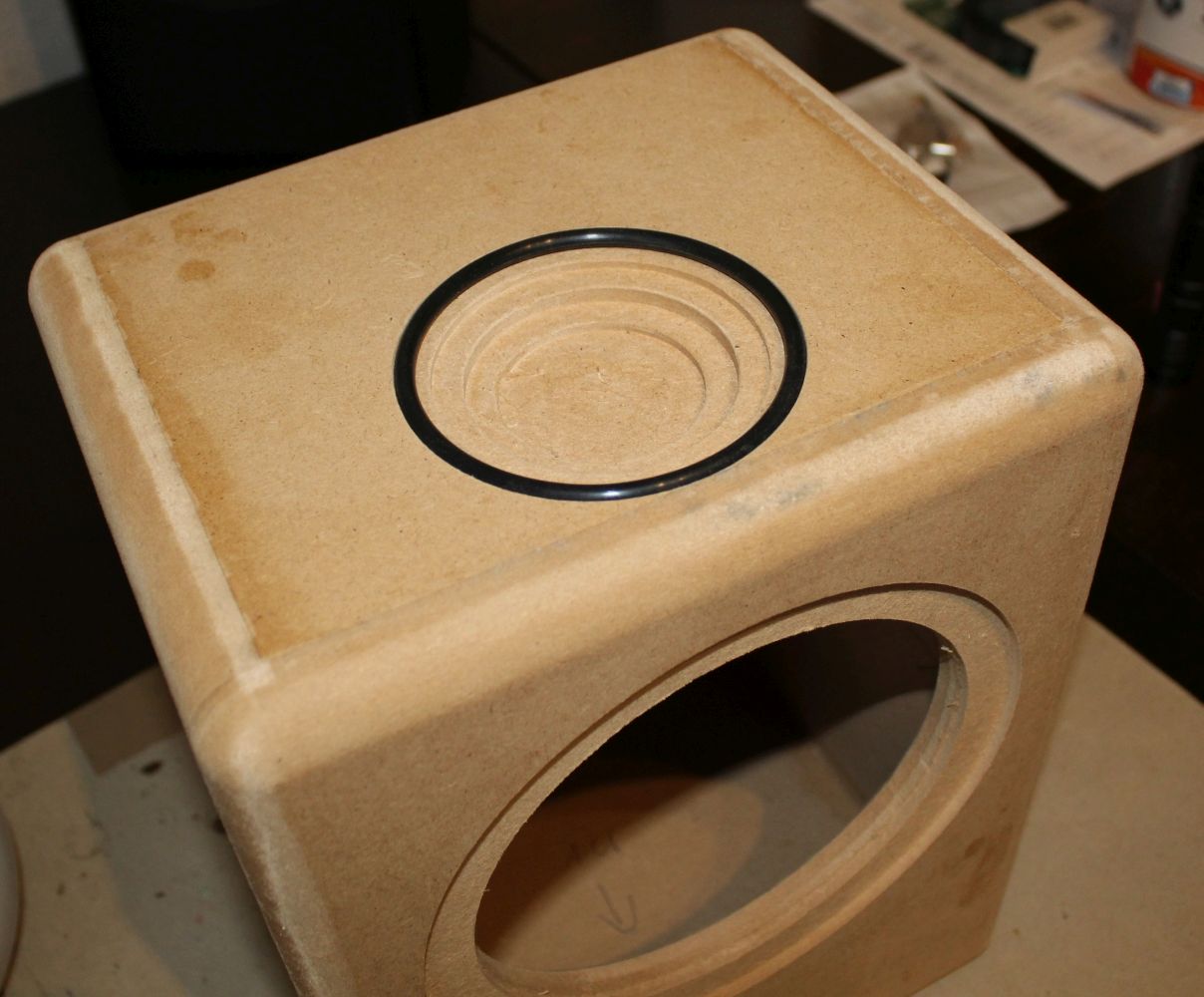

Die Kugelaufnahme ist eingefräst. Diese ist in der Mitte 15 mm tief. Ein Dichtungsring (aussen 100 mm, 5 mm stark) gibt der Kugel Halt.

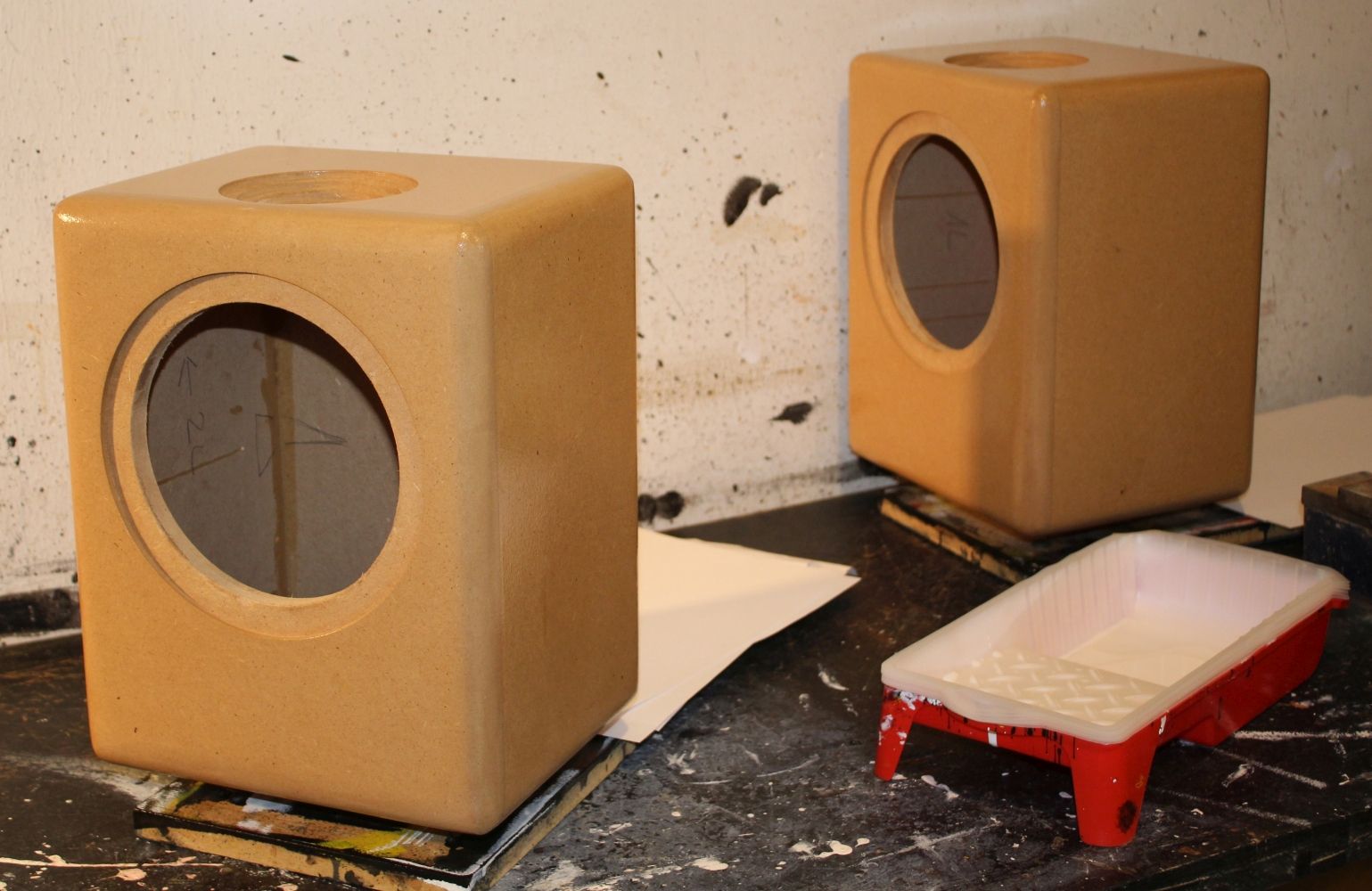

Grundierung mit Klarlack - diesen hatte ich noch.
Gehäusebau
Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß dem Tutorial.
