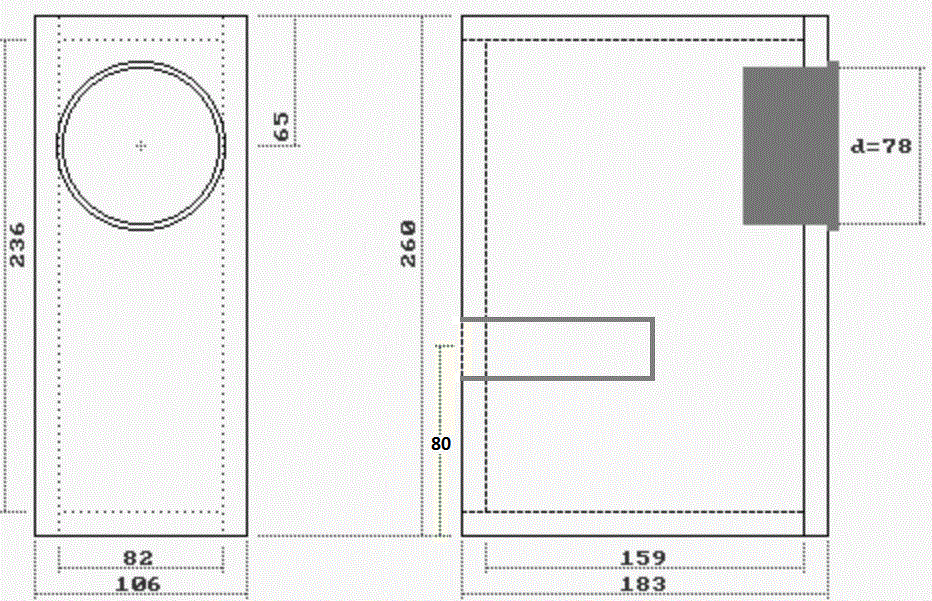

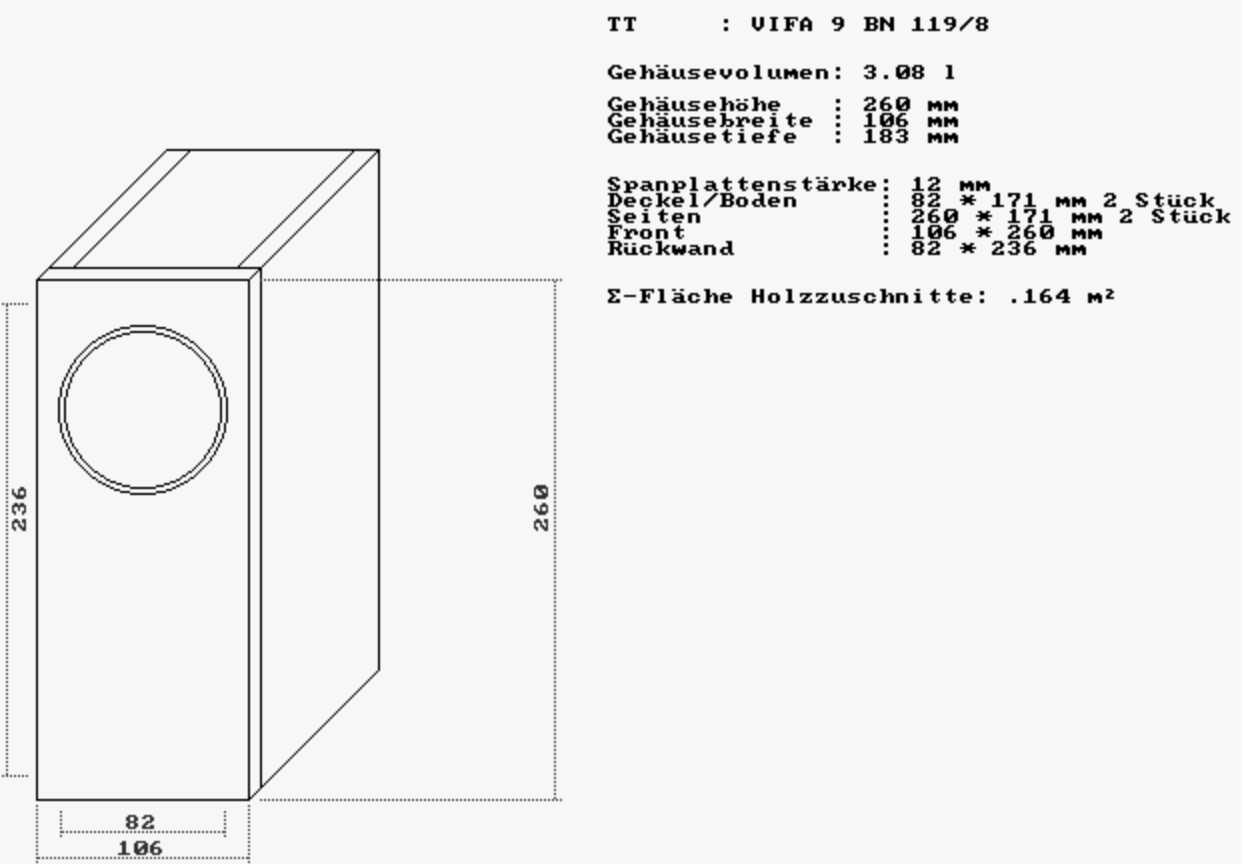

Die Gehäuseskizze gilt für den Aufbau aus 12 mm MDF. Bei Verwendung anderer Materialstärken müssen die Maße entsprechend umgerechnet werden.

Gehäuse

Der Korb des Chassis muß nicht zwingend eingefräst werden. Der Effekt ist hauptsächlich ein optischer.

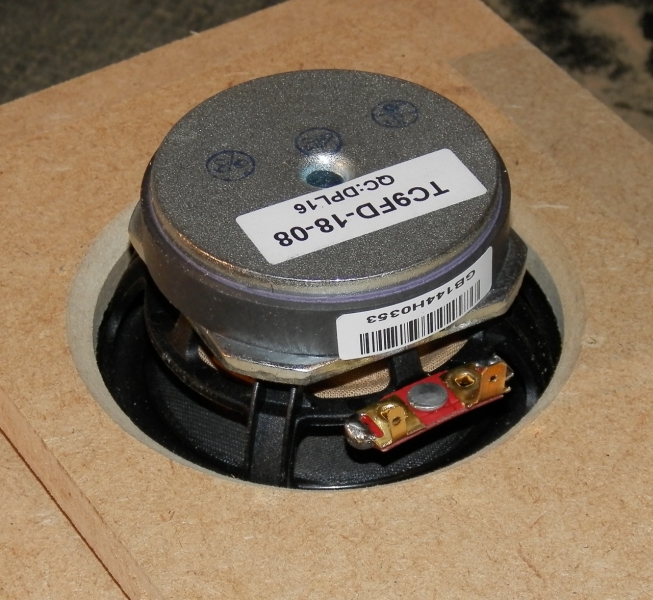

Der Chassisausschnitt des Lautsprechers muß vor dem Verleimen des Gehäuses angebracht werden, da dieser eine Hinterfräsung benötigt, damit das Holz nicht die Öffnungen des Chassiskorbes abdeckt. Die Anschrägung kann mit der Oberfräse (Abrund- oder Fasenfräser) oder zur Not auch von Hand mit der Rundfeile angebracht werden. Das sollte dann ungefähr so aussehen.

Holzzuschnitte

Die fett gedruckten Größenangaben beinhalten einen Zuschlag für Leimfugen. Die dadurch leicht überstehenden Kanten werden mit dem Bündigfräser oder Schwing-/Band-Schleifer egalisiert. Das geht wesentlich einfacher und schneller, als das Schleifen überstehender Flächen.

TIP: Bitten Sie den Zuschneider, bei allen Brettern die Maße 8,2 mit gleichbleibender Sägeeinstellung zuzuschneiden, dann wird alles gut zusammenpassen. Die exakten Werte sind gar nicht so wichtig, Hauptsache alle Bretter haben für die beiden Werte die exakt gleichen Maße. Es empfiehlt sich, den Mann an der Säge mit einem vorab verabreichten Trinkgeld (EUR 1,- bis 2,- sind angemessen) zu exaktem Arbeiten zu motivieren. Das spart jede Menge Ärger beim Verleimen und ist den Obulus allemal wert.

Teil	Stück	Material	Stärke mm	Länge cm	Breite cm
Deckel + Boden	2	MDF	12	8,2	17,2
Seiten	2	MDF	12	17,2	26,2
Rückwand	1	MDF	12	8,2	23,6
Front	1	MDF	12	10,8	26,3

Gehäusebau

Die Beschreibung des Gehäusebaus entnehmen Sie bitte sinngemäß dem Tutorial.
