OnePointSat - Messungen

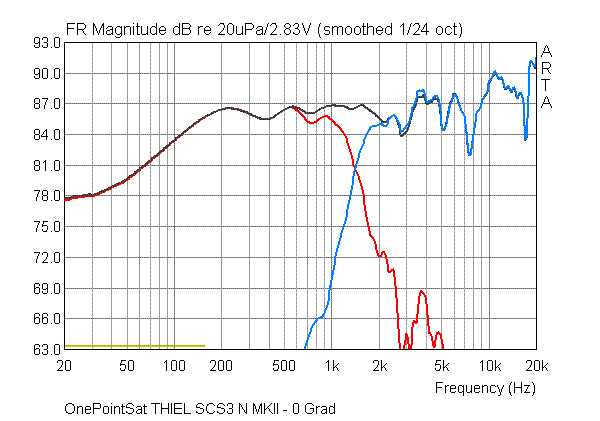

Zweigediagramm

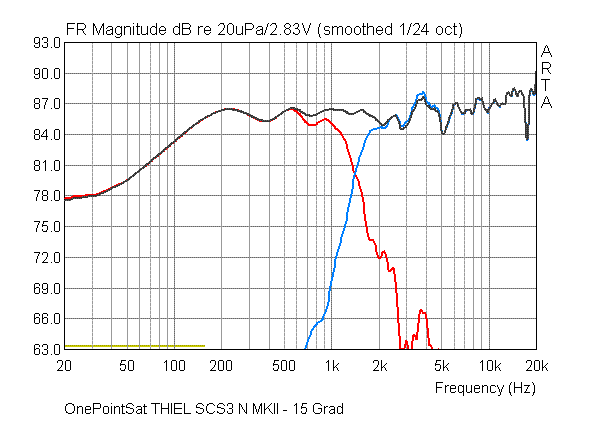

Zweigediagramm - 15 Grad

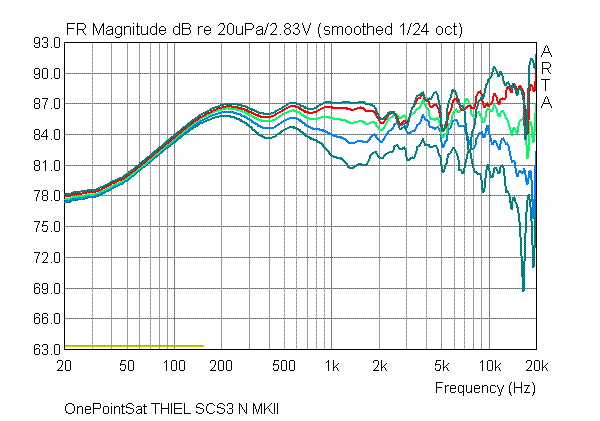

Amplitudenverlauf (0, 15, 30 45 und 60 Grad)

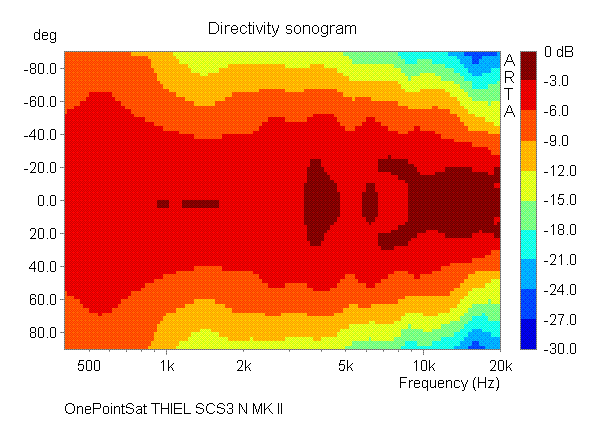

Sonogramm

-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

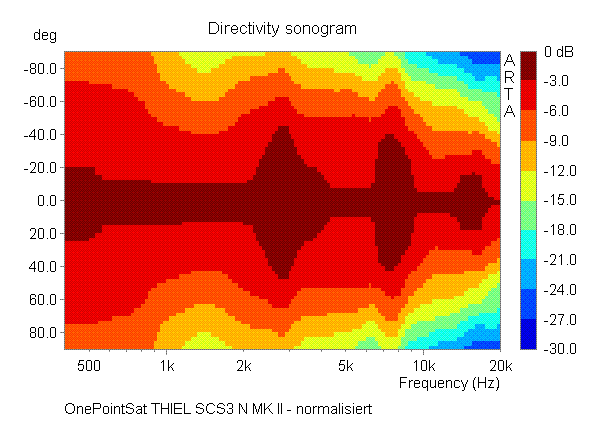

Sonogramm - normalisiert auf 0 Grad

-90 bis 90 Grad in 5 Grad Schritten 1/3 Oktave Glättung

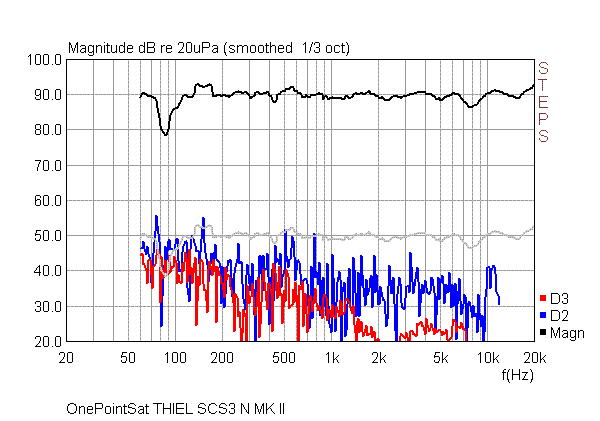

Verzerrungen @ 90 dB

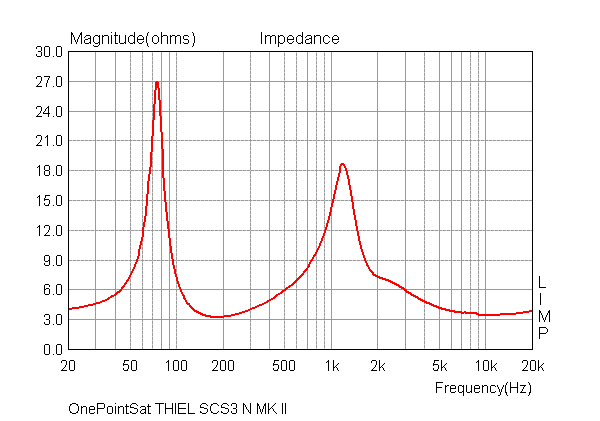

Impedanz

Der Impedanzverlauf ist unkritisch mit einem Minimum von 3,2 Ohm.

Linearisierung mit HiFiAkademie-DSP

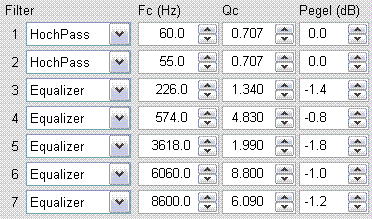

DSP-Einstellungen

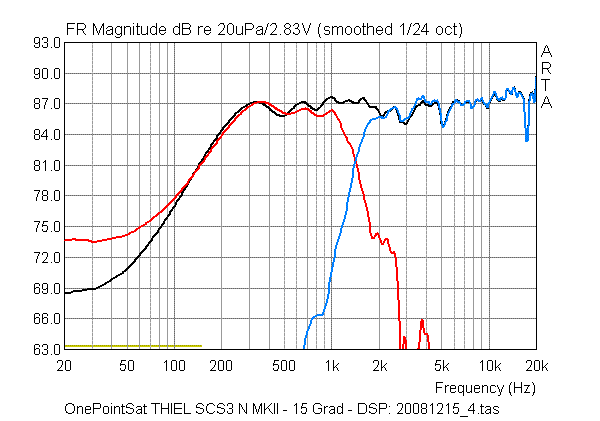

Zweigediagramm - 15 Grad

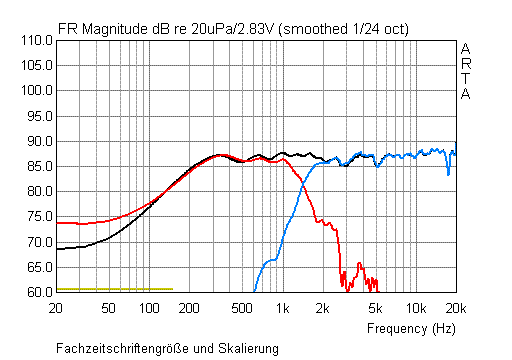

Zweigediagramm - Fachzeitschriftenformat
Die "üblichen Verdächtigen" würden euch obige Grafik in folgendem Format präsentieren, damit ihr euer Lineal mal wieder zum Einsatz bringen könntet. :-)

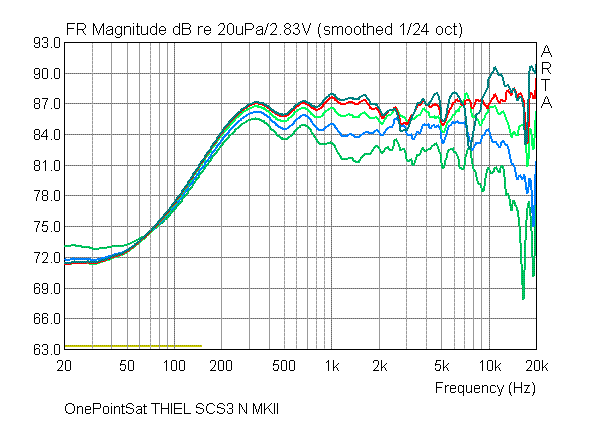

Amplitudenverlauf (0, 15, 30 45 und 60 Grad)
