LT - Messungen

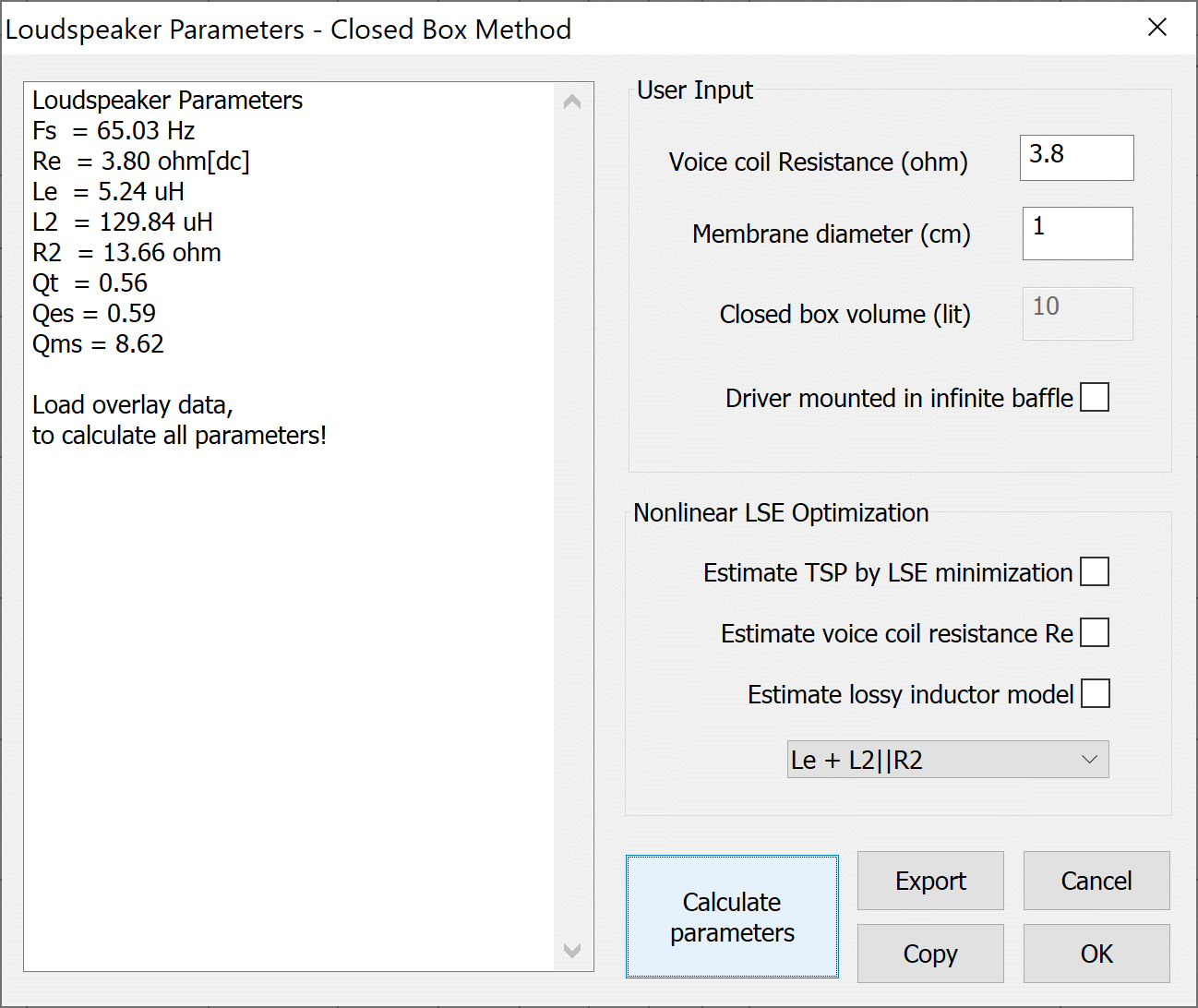

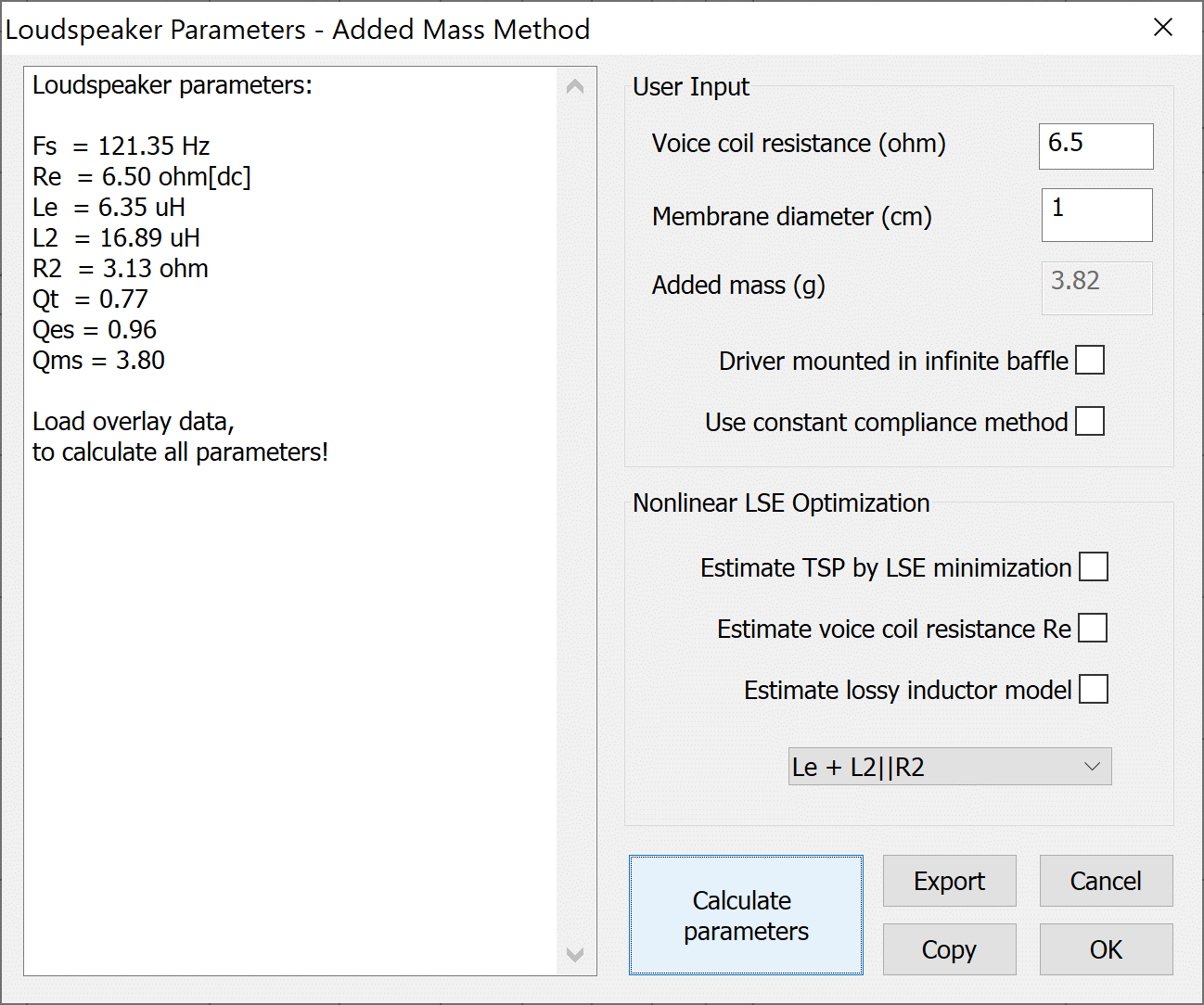

Zunächst wurden mittels Impedanzmessungen die Resonanzfrequenz und Güte der Treiber im Gehäuse gemessen.

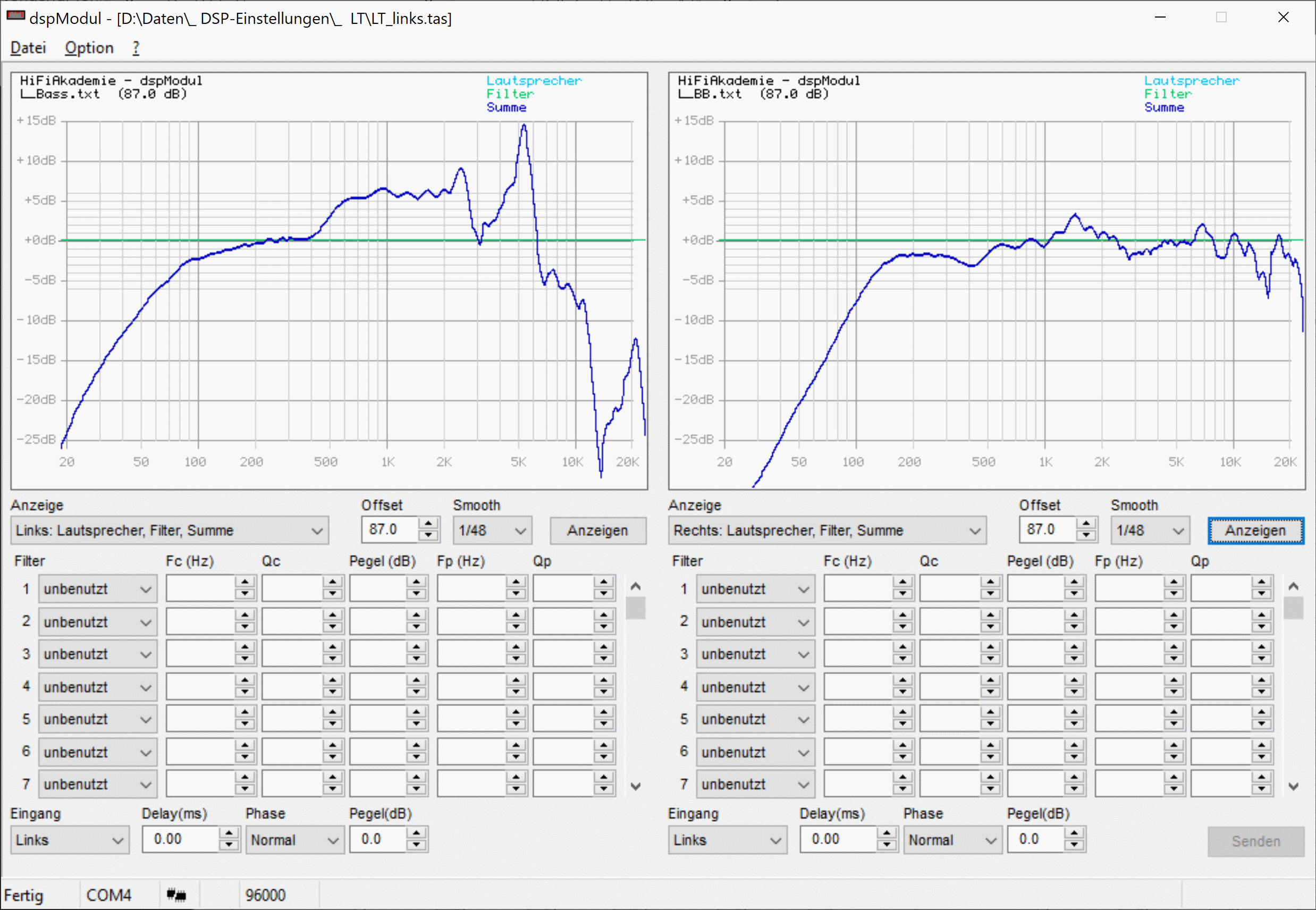

Im nächsten Schritt wurden die Frequenzgänge aus jeweils einer Nah- und Fernfeldmessung der beiden Treiber ermittelt.

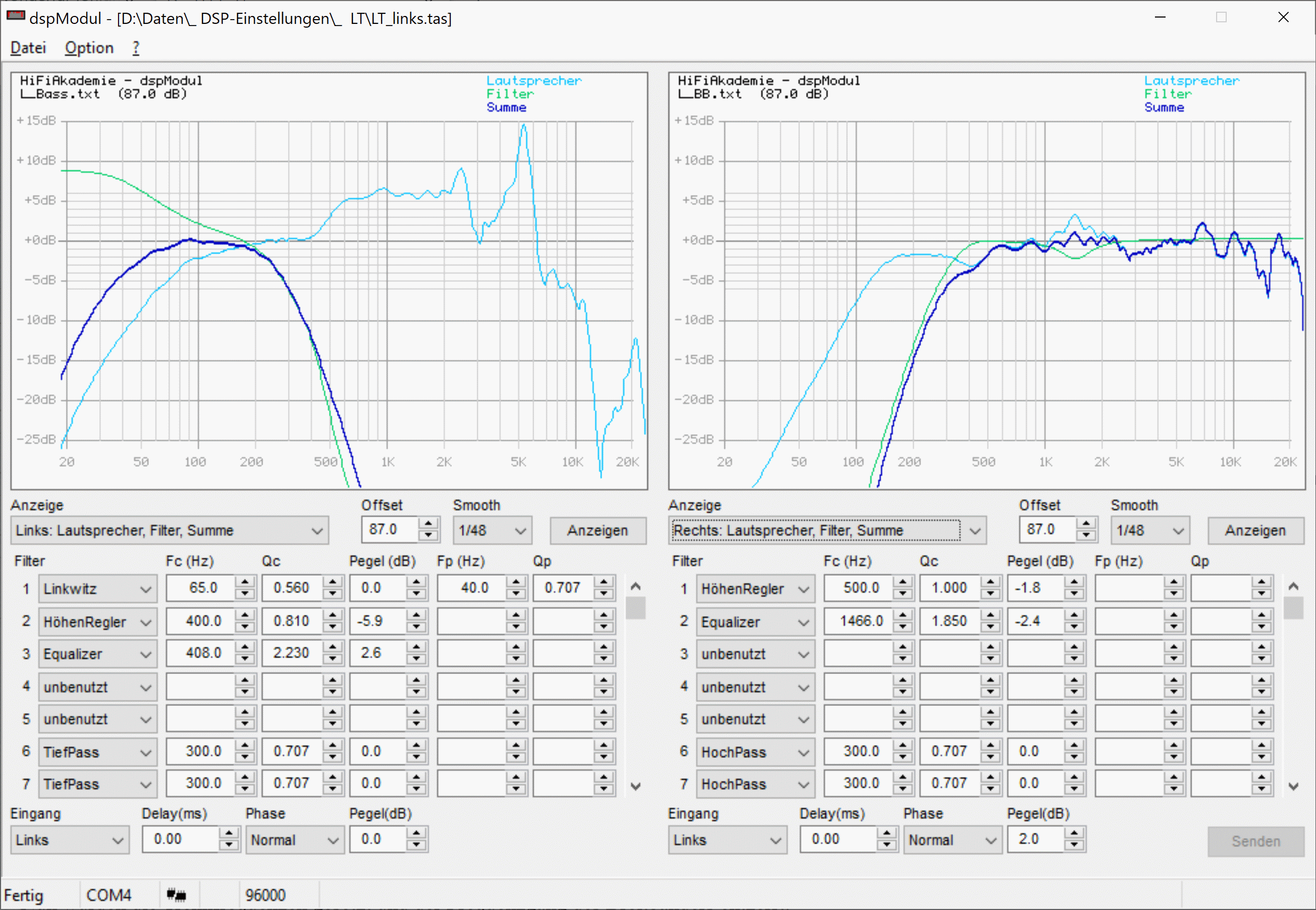

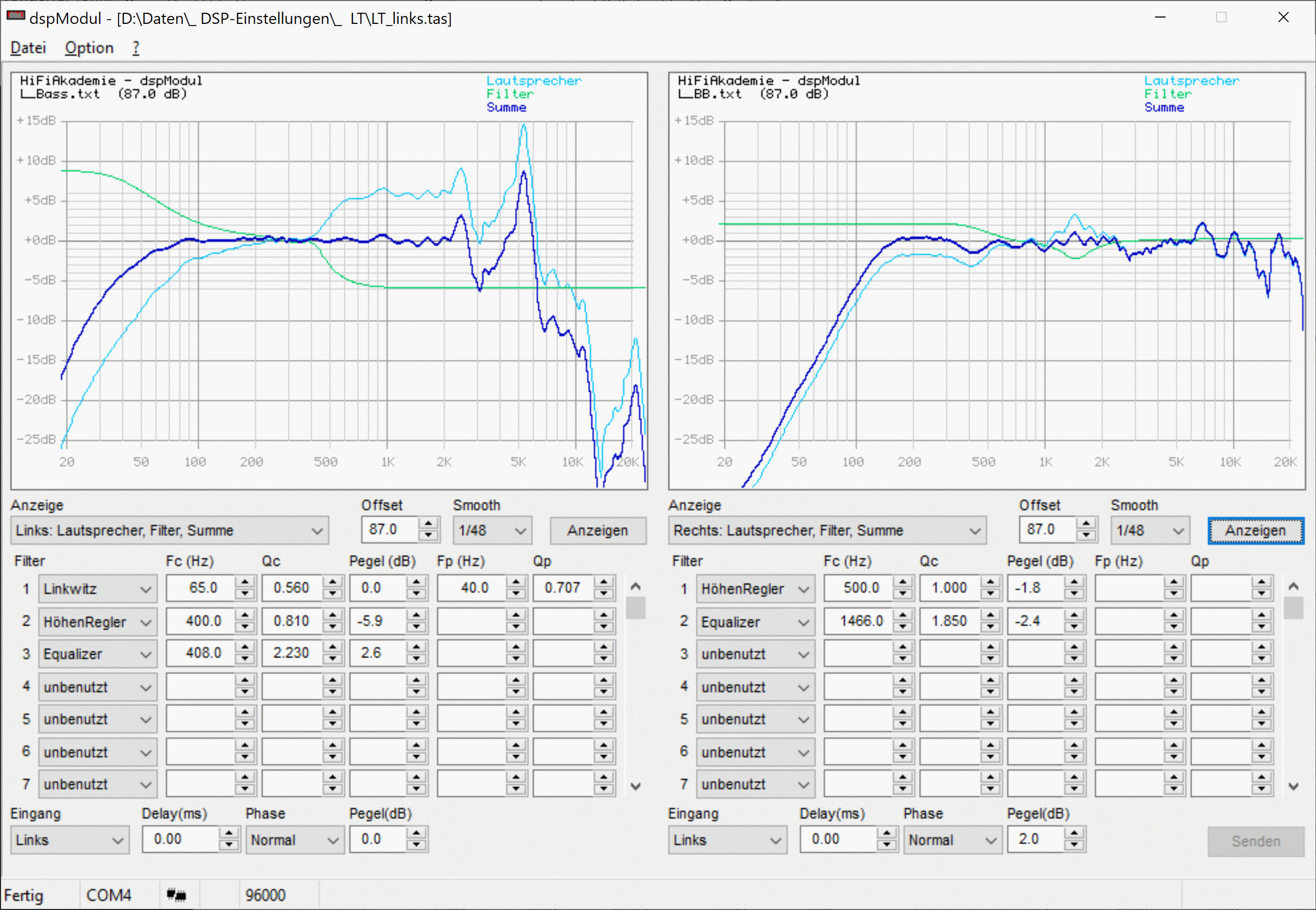

Dem Bass wurde mit einer Linkwitz-Transformation zu Tiefbass verholfen und der Frequenzgang wurde linearisiert, damit das Verhalten bei der Trennfrequenz den Erfordernissen entspricht. Der Breitbänder wurde etwas entzerrt und dessen Pegel an den des Basses angepasst.

Nun wurden die Trennfrequenzen gesetzt.

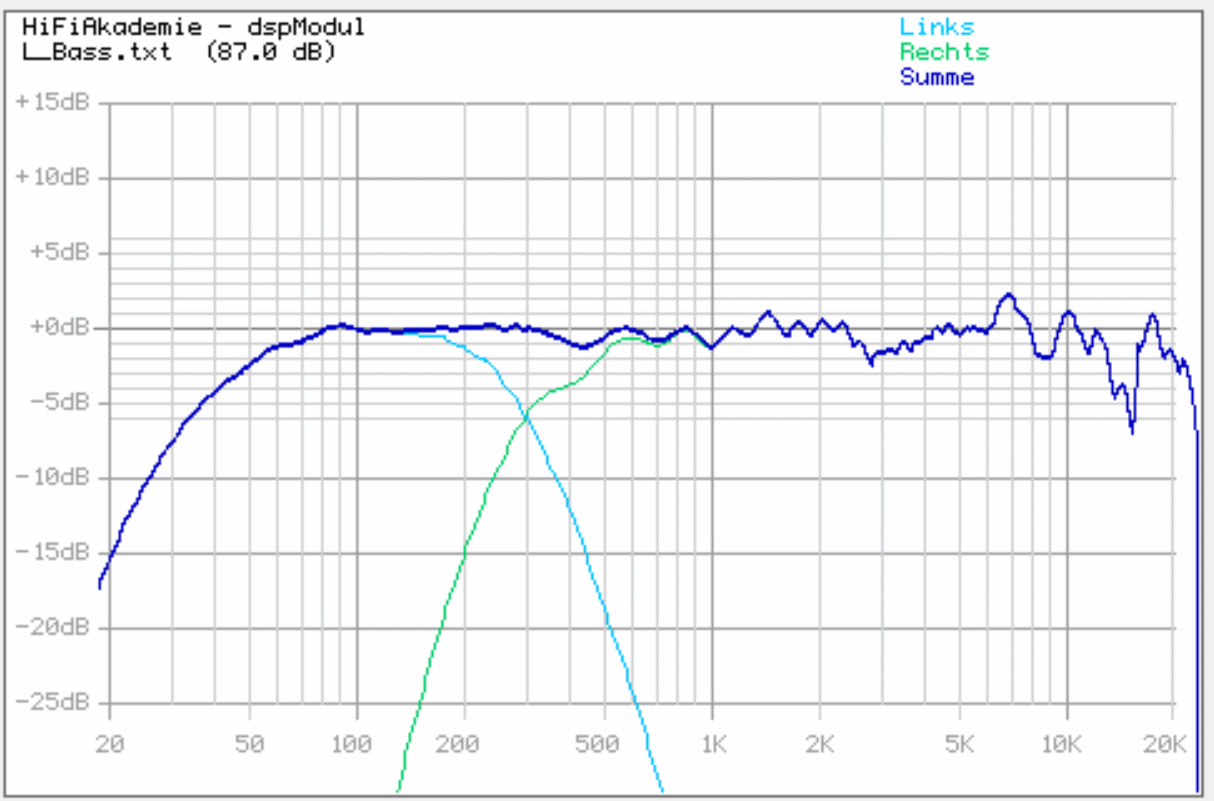

Das ergab folgenden Summenfrequenzgang.

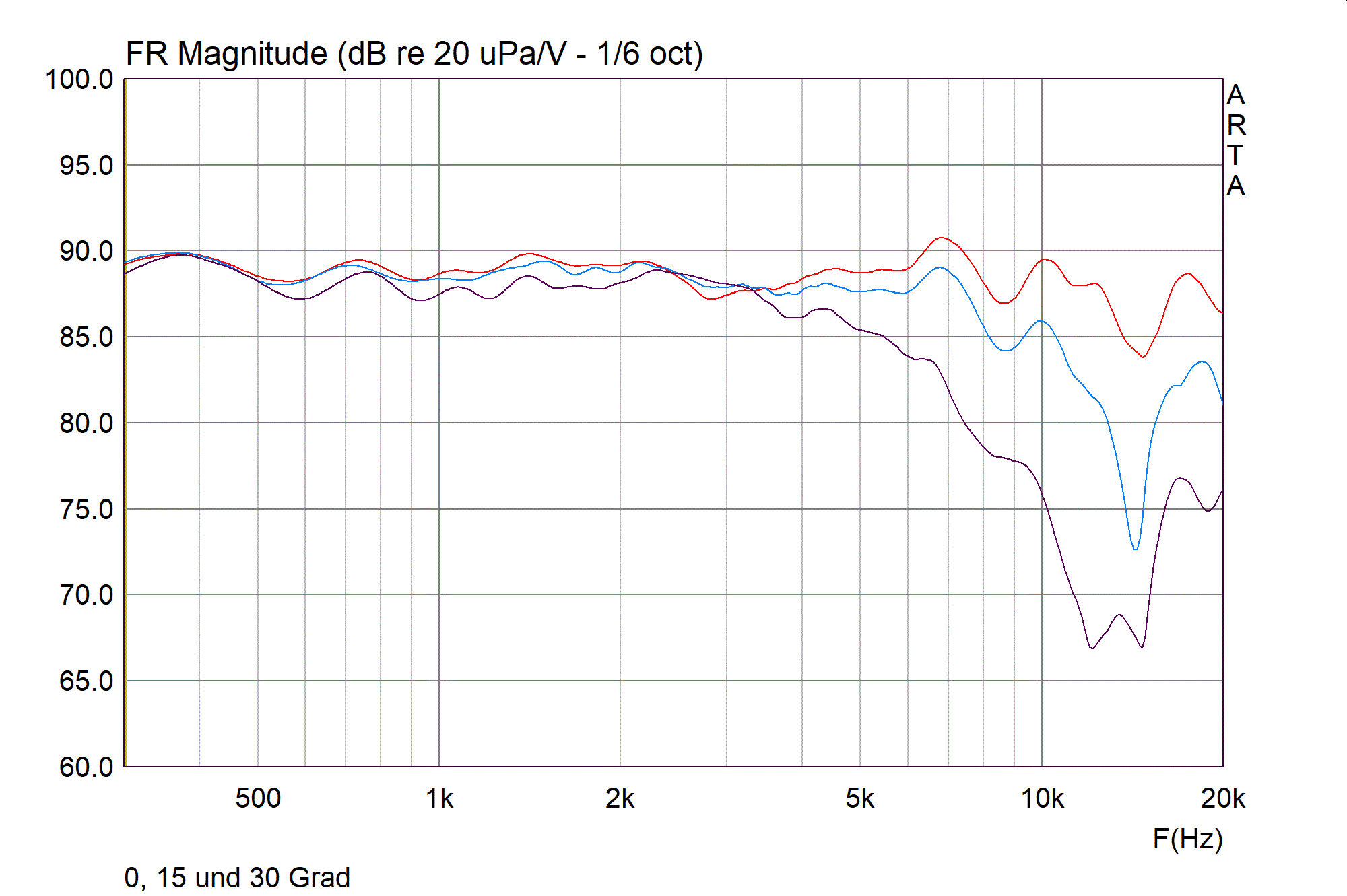

Fernfeldmessung ohne Bass: 0, 15 und 30 Grad.

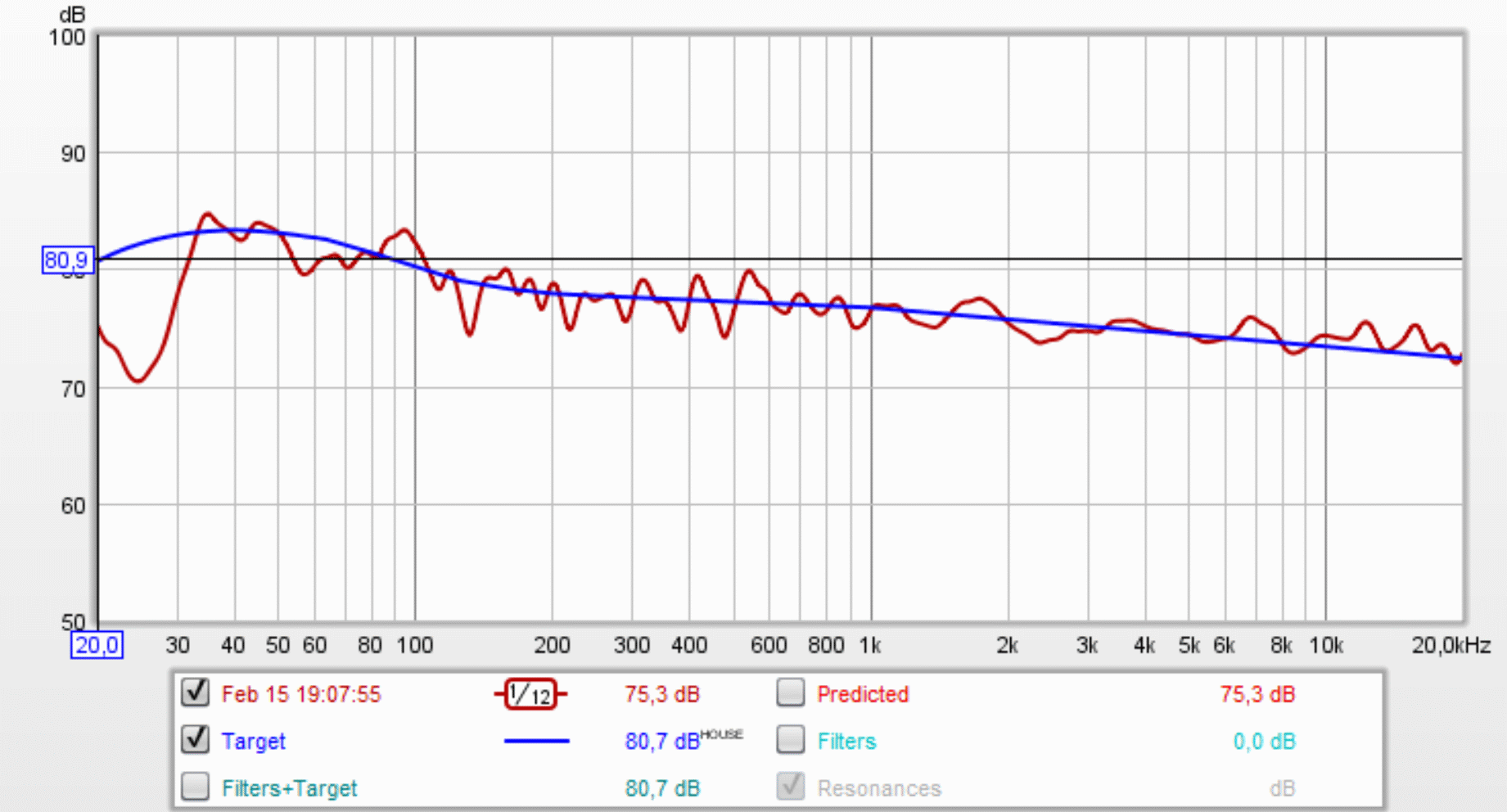

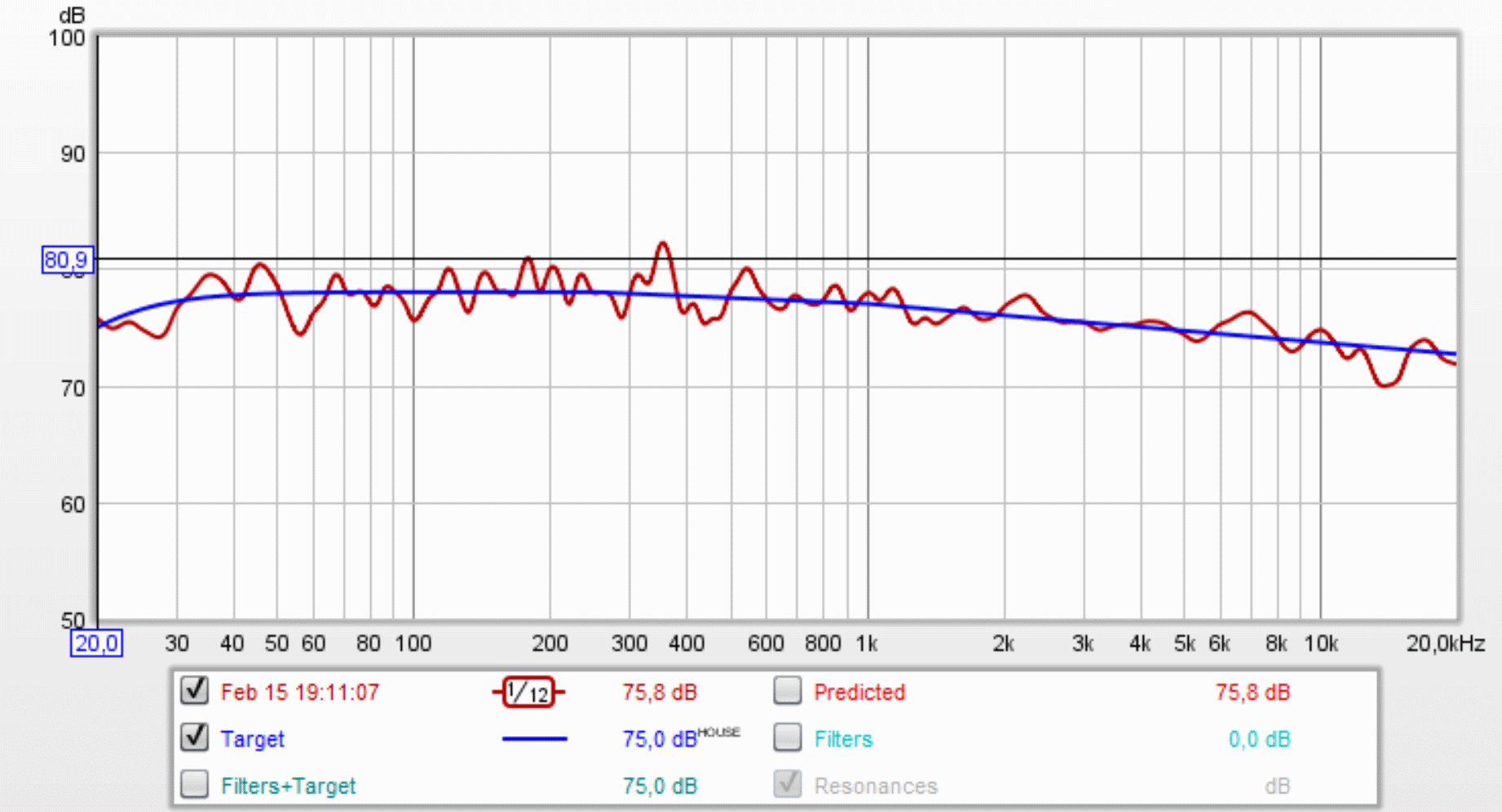

Auf besondere Linearität wurde oben keinen Wert gelegt, denn die Anpassung erfolgte im nächsten Schritt durch Entzerrung auf den Hörplatz mittels REW-Wedelmessungen. Hierbei wurden zwei verschiedene Entzerrungen ermittelt - eine mit der von Harman Kardon empfohlenen Zielkurve und eine mit linearem Bass.
