Zur Konstruktion

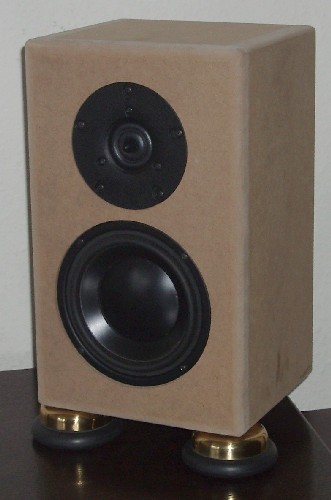

Diese Variante der HATHOR wurde unter Verwendung des VIFA XT 300 KS/4 (magnetisch geschirmte Variante des VIFA-Ringstrahlers) aufgebaut. Mit etwas über 1000 Hz wurde eine sehr niedrige Trennfrequenz zum Tiefmitteltöner gewählt. Die HATHOR II ist der Original-HATHOR sehr ähnlich, bringt aber ein deutlich räumlicheres Klangbild. Die Entscheidung fällt mir schwer, welcher Box ich den Vorzug geben soll.

Rezension von Friedbert

Stückliste

Gesamtkosten pro Stück ca. EUR 250,-

• 1 * VIFA XT 300 KS/4 - ca. EUR 65,- Bezugsquelle: ASE

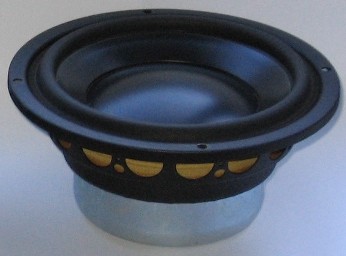

• 1 * MOREL MW 144 - ca. EUR 101,- Bezugsquelle: Intertechnik

• Frequenzweichenbauteile - ca. EUR 35,-
• Polyesterwatte (Gehäuse fest stopfen) - ca. EUR 4,-
• Holzzuschnitte - ca. EUR 13,-

Holzzuschnitte

siehe HATHOR

Die einzigen Unterschiede zwischen den beiden HATHOR-Gehäusen sind die Frästiefe der Hochtönereinfräsung (VIFA XT 1 mm mehr als SEAS NoFerro) und die Aussparungen für die Kabelanschlüsse der beiden Hochtöner. Dadurch kann man aus einem HATHOR II - Gehäuse durch eine entsprechende Einlage (Pappe, Dichtband, etc.) leicht auch eine HATHOR bauen.

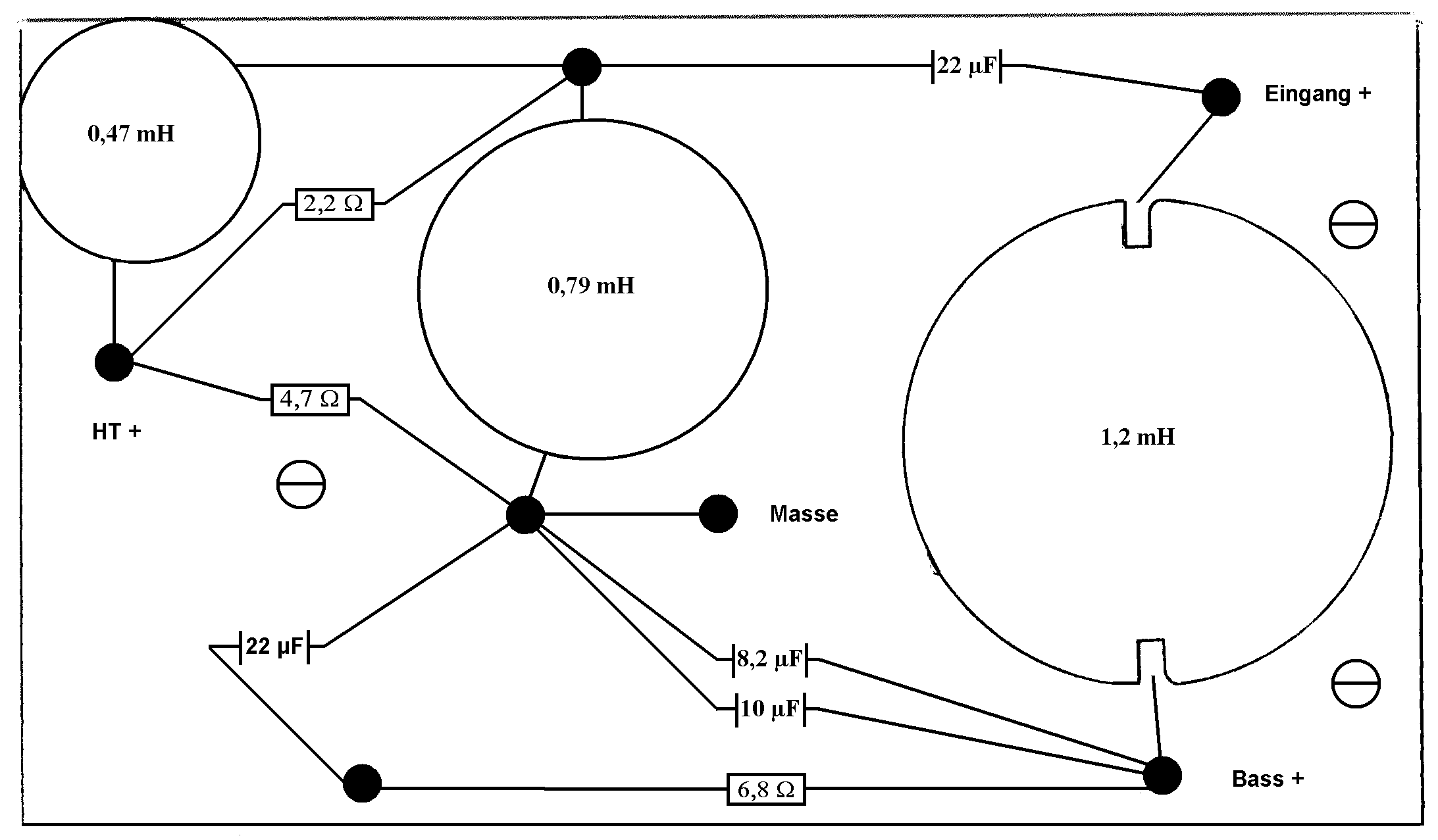

Frequenzweiche

Bauteile Hochton: Audyn Cap MKP 22 mikroFarad Luftspule 0,71 mm Draht 0,79 mH MOX-Widerstand 10 Watt 2,2 Ohm Luftspule 0,71 mm Draht 0,47 mH MOX-Widerstand 10 Watt 4,7 Ohm Die Kombination der 0,47 mH Luftspule mit dem Spannungsteiler kompensiert den Schalldruckanstieg des Hochtöners im oberen Frequenzbereich. Dazu wird der Spannungsteiler zunächst mit größerer Absenkung ausgelegt und dann mit der parallelgeschalteten Spule im unteren Frequenzbereich gebrückt. Bauteile Tief-/Mittelton: IT-COROBAR-Spule 1,4 mm Draht 1,20 mH MKT-Folienkondensator 10 mikroFarad MKT-Folienkondensator 8,2 mikroFarad MOX-Widerstand 10 Watt 6,8 Ohm MKT-Folienkondensator 22 mikroFarad Fall Sie nicht über ein LCR-Messgerät verfügen, lassen Sie die Spulen vom Händler auf die angegebenen Werte abwickeln.

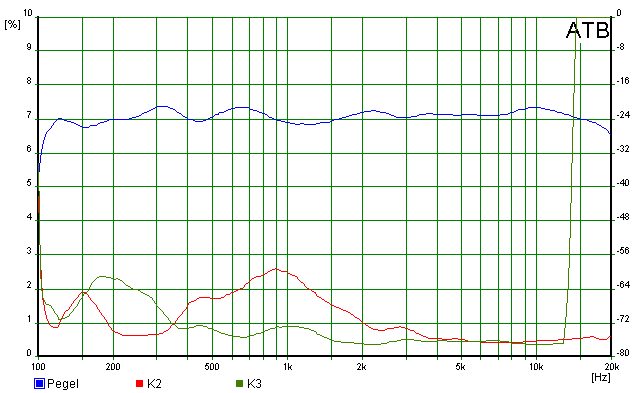

Amplitudenverlauf und Klirrverhalten bei 90 dB

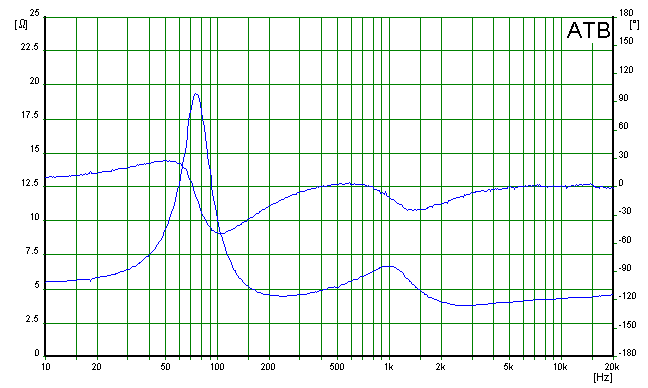

Impedanz und elektrische Phase

Der Impedanzverlauf ist unkritisch und damit auch für Röhrenendstufen geeignet.

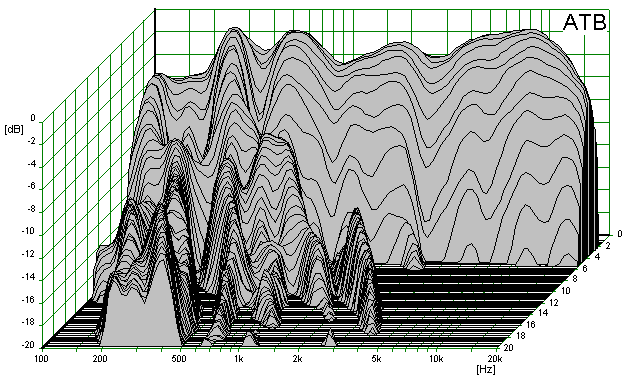

Wasserfalldiagramm gesamte Box

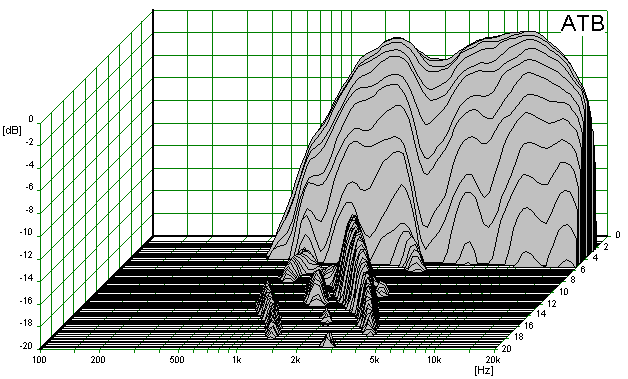

Wasserfalldiagramm VIFA XT300 mit Weiche

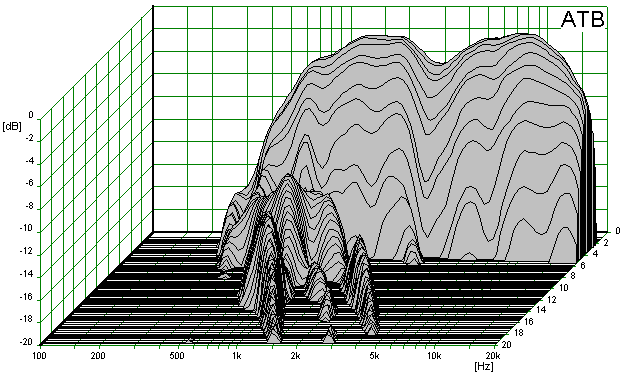

Wasserfalldiagramm VIFA XT300 ohne Weiche
