Einstellbare Induktivitäten (Spulen)
Einstellbare Induktivitäten (Spulen)

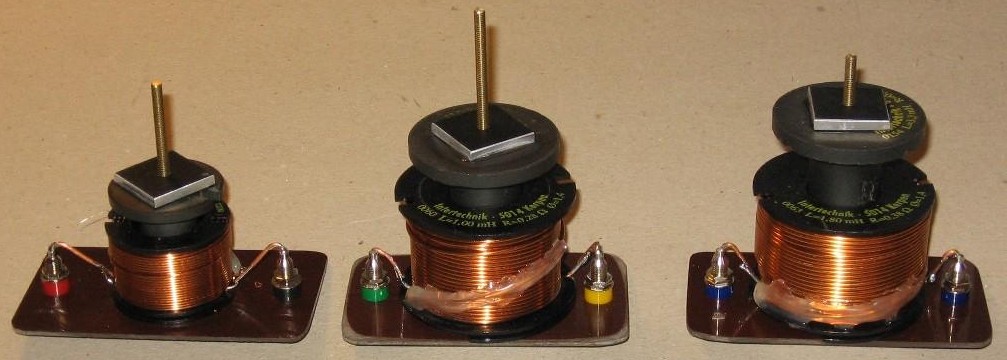

Warum?

Wenn man Frequenzweichen selbst entwickelt benötigt man eine umfangreiche Bauteilekiste zum Testen. Alle möglichen Widerstands- und Kondensatorwerte sind gerade noch bezahlbar, bei Spulen kommt man aber schnell in die Größenordnung von einigen hundert Euro. Der Ausweg ist der Bau einstellbarer Spulen.

Material

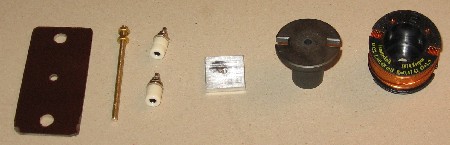

Alle dazu notwendigen Materialien zeigt das folgende Bild.


Die Bilder können durch Anklicken vergrößert werden.

Teil Bemerkung Lieferant Bestellnummer Preis
EUR
Grundplatte ca. 3-5 mm starke Platte (Acryl, Pertinax, Epoxy, Sperrholz, o.ä.) Baumarkt
Messing-Gewindestange Gewinde M4 500 mm lang CONRAD 221786 - 62 2,31
Messing-Muttern Gewinde M4 100 Stück CONRAD 812845 - 62 2,35
4 mm Einbaubuchse in verschiedenen Farben erhältlich CONRAD 734020 - 62 0,55
Gewindeplatte 4-5 mm starkes Alu- oder Messingblech 25 * 25 mm mit M4-Gewinde
Dieses muß man selbst anfertigen oder z.B. eine Schlosserei damit beauftragen.
Selbstbau
Schlosserei

Ferrit-Pilzkern HQP43/40 Dieser Kern sollte aufgrund seiner geringen Größe nur für kleine Belastungen (Hochtonzweig) verwendet werden. Strassacker I-7340637 1,75
Ferrit-Pilzkern HQP58/46 Dieser Kern ist universell verwendbar. Strassacker I-7510212 6,08
Luftspule Es sind alle Intertechnik-Luftspulen mit 1 und 1,4 mm Draht auf folgenden Spulenkörpern verwendbar.
  • LU44: h1=23 mm
  • LU55: h1=23 mm
  • LU62: h1=35 mm
Der Wert h1 bezeichnet die Höhe der Spule innen (Eintauchtiefe des Kerns).
Strassacker

Verstellbereich

Mein LCR-Meter ist mittlerweile über 20 Jahre alt. Es ist deshalb davon auszugehen, daß die gemessenen Werte einer gewissen Toleranz unterliegen. Die Aussagekraft bezüglich der Induktivitätserhöhung durch Einbringen eines Ferritkernes ist aber trotzdem gewährleistet.

Luftspule gemessener Wert
ohne Kern
mH
max. Wert
mit Kern
HQP43/40
mH
max. Wert
mit Kern
HQP58/46
mH
0,1 mH 0,13 Ohm 1 mm Draht 0,106 0,402 0,444
0,18 mH 0,19 Ohm 1 mm Draht 0,195 0,714 0,800
0,33 mH 1 mm Draht 0,341 1,240 1,391
0,56 mH 1 mm Draht 0,581 1,965 2,190
0,68 mH 0,47 Ohm 1 mm Draht 0,701 2,330 2,630
1 mH 0,28 Ohm 1,4 mm Draht 1,051 2,510 2,730
1,8 mH 0,38 Ohm 1,4 mm Draht 1,823 4,080 4,420

Bauanleitung

  • Grundplatte zusägen (kleine Luftspule: ca. 90*42 mm, große Luftspule: ca. 104*58 mm)
  • Löcher bohren: innen 4 mm, außen 7,5 mm
  • Gewindestange zusägen: ca. 105 mm
  • Gewindestange montieren
  • 4 mm Buchsen montieren

  • Zentrale Bohrung der Spule auf 7,5 mm aufbohren
  • Die Spule sollte zusätzlich mit einem Kabelbinder oder Heißkleber gesichert werden, damit sich die Wicklung nicht löst.
  • Spule mit sanfter Gewalt auf die Mutter stecken
  • 4 mm Buchsen anlöten

Gewindeplatte (ca. 25*25 mm, M4-Gewinde mittig) anfertigen
Geeignet sind nichtmagnetische Materialien wie z.B. Messing oder Aluminium
Zur Herstellung benötigt man eine Ständerbohrmaschine und einen Gewindeschneidsatz oder einen Bekannten mit entsprechender Ausstattung.

Vormontage nach folgender Abbildung
Die Gewindestange zentriert man durch Umwicklung mit Papier.

Den Sekundenkleber bringt man nur außen auf, damit das Gewinde nicht verklebt.

Gewindeplatte fest andrücken und dabei die Gewindestange herausschrauben.
Die Klebestelle ca. 15 Minuten trocknen lassen
So sollte es jetzt aussehen

Zum Schluss schraubt man den Ferritkern auf.
