Wie?

Diese Seite beschreibt die Vorgehensweise des Aufbaus einer Frequenzweiche auf einer Pertinax- oder Epoxy-Platte ohne Leiterbahnen, auf der Lötstützpunkte mit Blindnieten angebracht werden.

Warum so kompliziert?

Prinzipiell kann man die Bauteile einer Frequenzweiche auch mit Heisskleber auf einem Brett befestigen und die Verbindungen mittels fliegender Verdrahtung herstellen. Das reicht in den meisten Fällen auch aus, ist aber weniger dauerstabil. Wenn man nur Boxen für den Eigenbedarf herstellt geht das in Ordnung. Baut man aber für Freunde sollte wenigstens die Weiche auch einen Transport ohne Schaden überstehen können. Zudem sieht der beschriebene Aufbau deutlich professioneller aus.

Werkzeuge und Material

Benötigt werden folgende Werkzeuge:

Bohrmaschine
Cuttermesser
Metallwinkel
Blindnietzange
Lötkolben
Seitenschneider
Abisolierzange
Pinzette

Benötigtes Material:

Frequenzweichenbauelemente (Wer wäre darauf gekommen?)
Pertinax- oder Epoxy-Platten ca. 2 mm stark
Am preiswertesten bei Trafoherstellern (Abfall) oder im Boomerang-Fachhandel
Lötstützpunkte
Erhältlich z.B. bei CONRAD-Elektronik oder im Autozubehörhandel
Blindnieten
Erhältlich im Werkzeug-/Schraubenhandel oder auch im Baumarkt
Unterlegscheiben

... und so gehts

Plazieren Sie die Bauelemente auf einem Blatt Papier. Die maximale Größe des Papiers ergibt sich aus der Größe des Gehäuseloches für den Tieftöner und der maximalen Höhe der Bauelemente (hier meist der Spulen).
Plazieren Sie die Bauteile entsprechend der Schaltung und skizzieren Sie deren Größe und Lage. Skizzieren Sie auch die Lage der Lötstützpunkte und die der Anschlussdrähte.
Legen Sie jetzt auch gleich die Lage der Befestigungslöcher für die Platine fest.
Scannen Sie die Skizze ein und bearbeiten Sie diese evtl. in einem Malprogramm (MS-PAINT) nach.

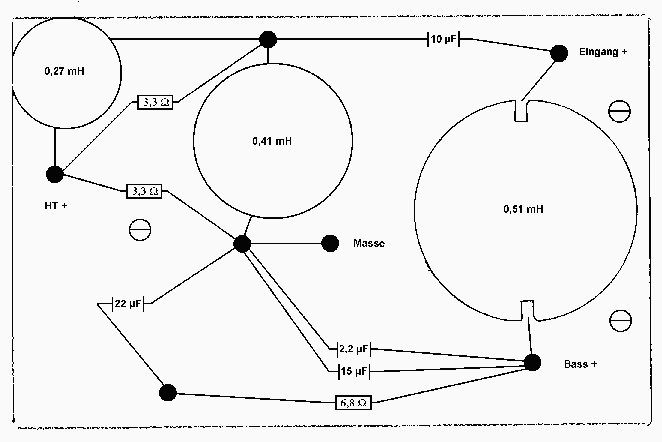

Ein Ausdruck könnte jetzt so ausehen:

Schneiden Sie die Pertinax- oder Epoxyplatten zu. Dazu ritzen Sie das Material kräftig mit dem am Metallwinkel geführten Cuttermesser und brechen die Platten an der Tischkante. Das Sägen von Epoxy wird nicht empfohlen, da die darin enthaltenen Glasfasern beim Einatmen äußerst gesundheitsschädlich sind.
Kleben Sie das ausgedruckte Layout auf die zugeschnittene Platte. Dazu kann man entweder auf selbstklebendes Papier/Folie drucken oder einfach Papier mit Klebestift auf die Platte kleben.

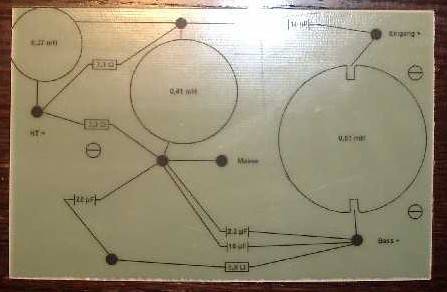

Das sieht jetzt in etwas so aus:

Bohren Sie die Befestigungslöcher und die Löscher für die Lötstützpunkte.
Nieten Sie die Lötstützpunkte an die Platte, wobei Sie auf der Unterseite jeweils eine Unterlegscheibe mit annieten, damit die Platte nicht reißt.
Löten Sie die Bauelemente an die Lötstützpunkte.
Befestigen Sie schwere Bauelemente evtl. zusätzlich mit Kabelbindern an der Platine.

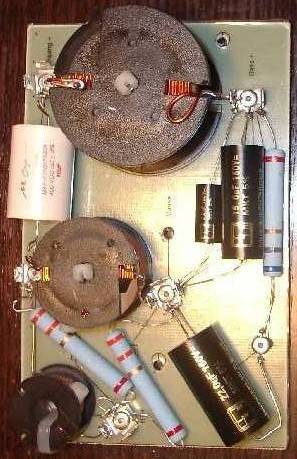

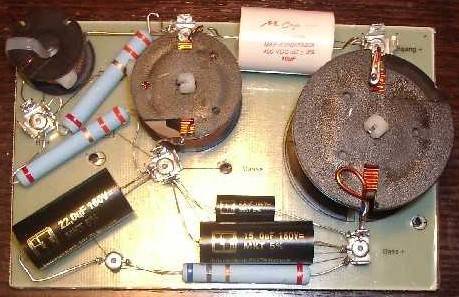

Die fertige Frequenzweiche:
