Zur Konstruktion

Der Subwoofer wurde frei nach einer Hobby HiFi - Konstruktion (Heft Okt/Nov 2001) gebaut. Die Abweichungen gegenüber der Hobby HiFi - Konstruktion sind folgende:

• Das Gehäuse wurde aus 30 mm Buchemultiplex aufgebaut.
• Anstatt der Frontblende wurde ein Bespannrahmen realisiert.
• Ein runder Baßreflexkanal wurde vorgesehen. Dieser ragt in den Bespannrahmen hinein.
• Nachtrag vom 05.02.2002: Der Sub kann unter geringen Abstrichen an die Maximallautstärke auch im geschlossenen Gehäuse gleicher Größe aufgebaut werden. Damit klingt er, insbesondere bei Musikanwendung, deutlich stimmiger als im Baßreflexgehäuse. Die geschlossene Ausführung hat bei 80 Hz Trennfrequenz einen -3 dB-Punkt von 30 Hz, was für Musikanwendung allemal ausreicht. Die Maximallautstärke ist mit dem MIVOC-Amp allerdings auf ca. 100 dB begrenzt, was manchem, insbesondere für Heimkino-Anwendung, nicht ausreichen mag. Dann kann ja immer noch die Baßreflexvariante aufgebaut werden. Meine Empfehlung: Bauen Sie die geschlossene Variante.

Stückliste

Gesamtkosten incl. Kleinteile (Schrauben, Anschlussklemmen, Lamellos, Leim, Beize, Wachs, Schmirgel, etc.) ca. EUR 300,-

• 1 * RAVELAND AXX 1010 Basschassis - ca. EUR 50,- Bezugsquelle: MIVOC
• 1 * RAVELAND AM 120 Subwoofermodul - ca. EUR 125,- Bezugsquelle: MIVOC
• 1 * Baßreflexkanal 30 cm (HT-Kunststoffrohr 7,1 cm Innendurchmesser aus dem Baumarkt) 1 Meter ca EUR 4,-
• 4 * Bespannrahmendübel
• Holzzuschnitte - ca. EUR 70,-

Die fett gedruckte Größenangabe beinhaltet einen Zuschlag für Leimfugen

Teil	Stück	Material	Stärke mm	Länge cm	Breite cm
Seiten	2	Multiplex Buche	30	44,9	42,6
Deckel + Boden	2	Multiplex Buche	30	28,4	42,6
Front + Rückwand	2	Multiplex Buche	30	38,3	28,4
Ringversteifung	1	Multiplex Birke	18	38,3	28,4
Bespannrahmen	1	Multiplex Birke	18	42,3	32,4

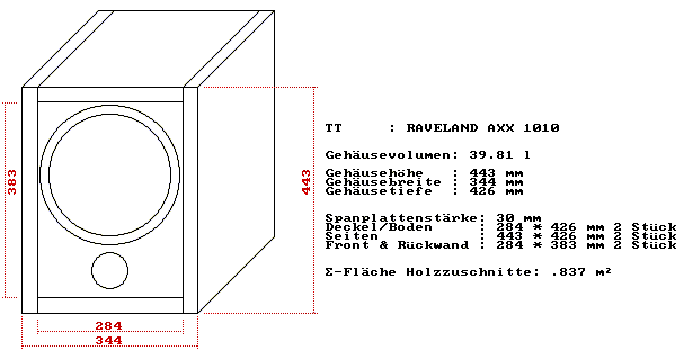

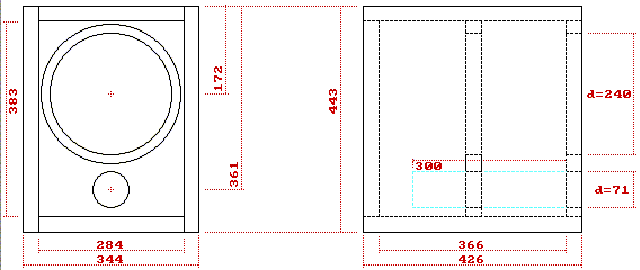

Bauplan

Die Abmessungen des fertigen Gehäuses betragen (H * B * T): 44,3 * 34,4 * 42,6 Zentimeter.

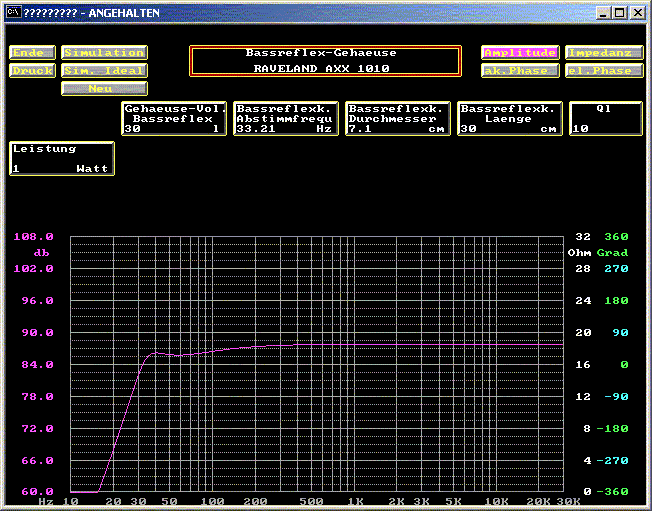

Simulation

In der Simulation ist die im AM 120 - Modul eingebaute Tiefbassanhebung nicht enthalten.

Messungen

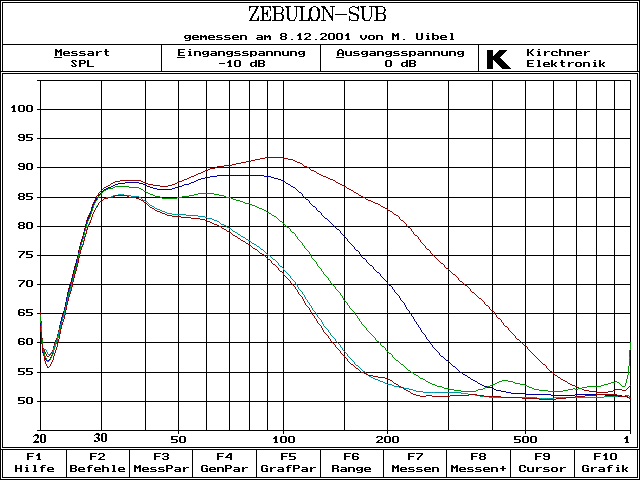

Gemessen wurden 5 verschiedene Trennfrequenzeinstellungen am MIVOC AM 120. Diese sind im Schaubild von oben nach unten dargestellt.

• 180 Hz
• 3. Teilstrich der Skala (145 Hz)
• 2. Teilstrich der Skala (110 Hz)
• 1. Teilstrich der Skala (75 Hz)
• 40 Hz

Baßreflexgehäuse

geschlossenes Gehäuse

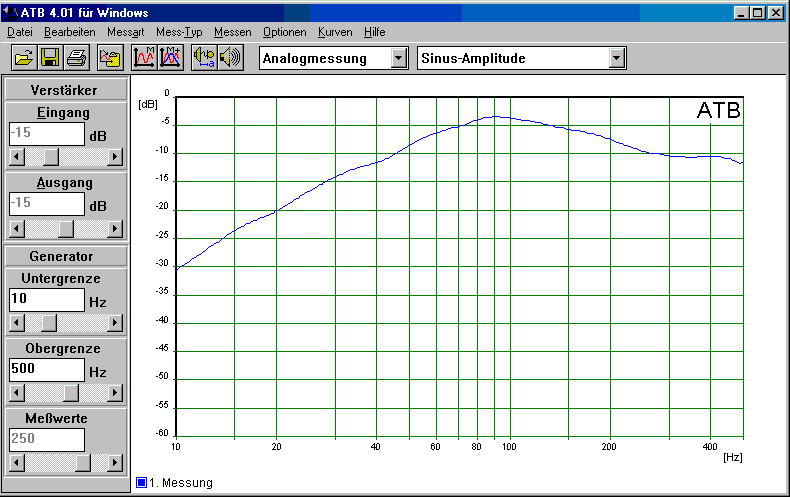

Frequenzgang ohne Sub-Modul:

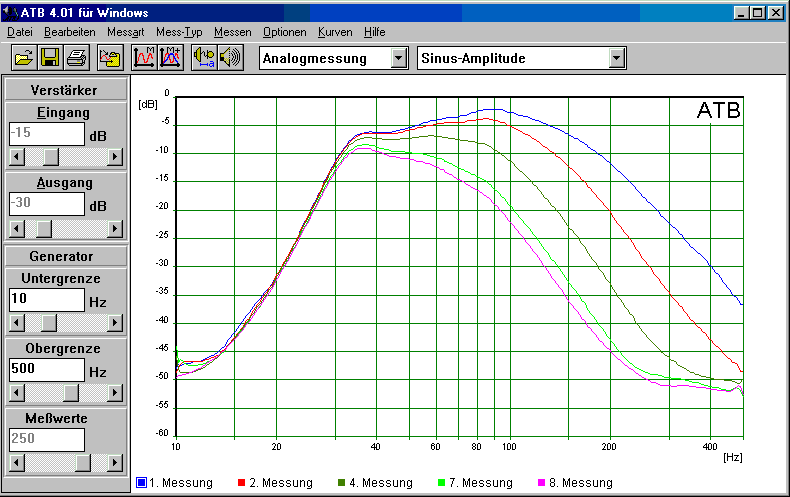

Frequenzgang mit Sub-Modul MIVOC AM-120:
Gemessen wurden 5 verschiedene Trennfrequenzeinstellungen am MIVOC AM 120. Diese sind im Schaubild von oben nach unten dargestellt.

• 180 Hz
• 3. Teilstrich der Skala (145 Hz)
• 2. Teilstrich der Skala (110 Hz)
• 1. Teilstrich der Skala (75 Hz)
• 40 Hz

Einige Bilder

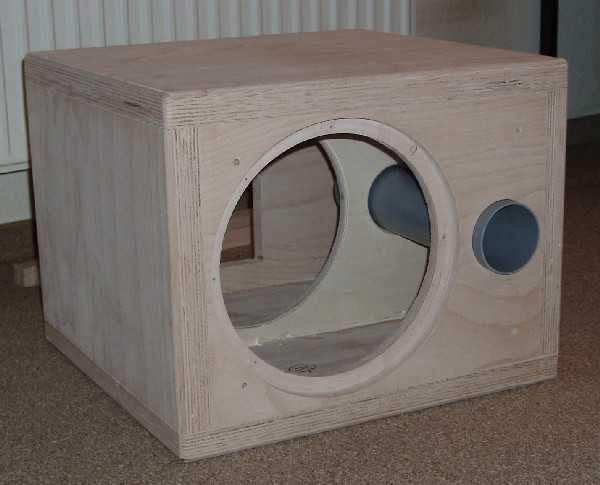

Der Baß wurde komplett (16 mm tief) eingefräst. Hier ist auch die Ringversteifung und der Baßreflexkanal zu sehen.

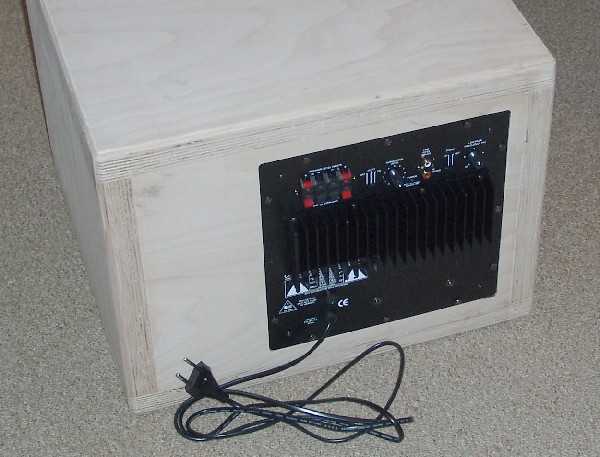

Der MIVOC AM 120 Sub-Amp wurde aus optischen Gründen ebenfalls eingefräst. Da der Amp quadratisch ist kann man nach dem Gehäusebau immer noch entscheiden, ob man den Sub stellen oder legen möchte. Die Kühlrippen sollten senkrecht stehen, um eine gute Wärmeabfuhr zu gewährleisten.

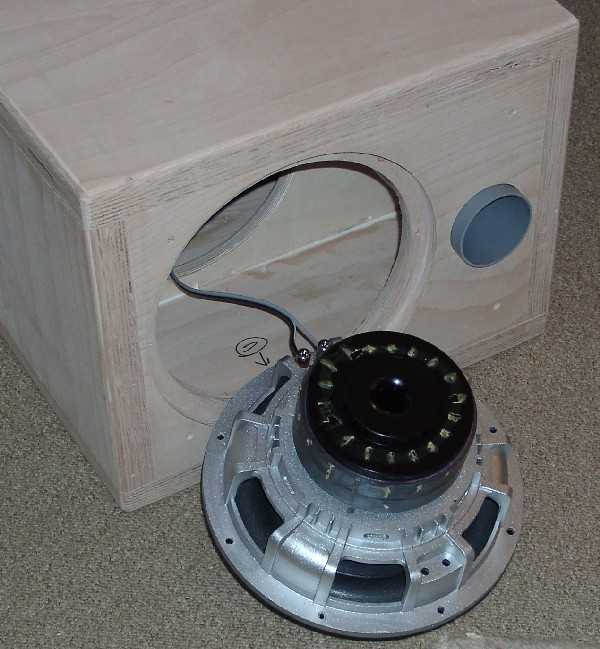

Vom Baßchassis wurde die den Magnet abdeckende Plastikkappe entfernt (mit viel Gewalt herunterreissen). Dadurch wirkt die Polkernbohrung besser.

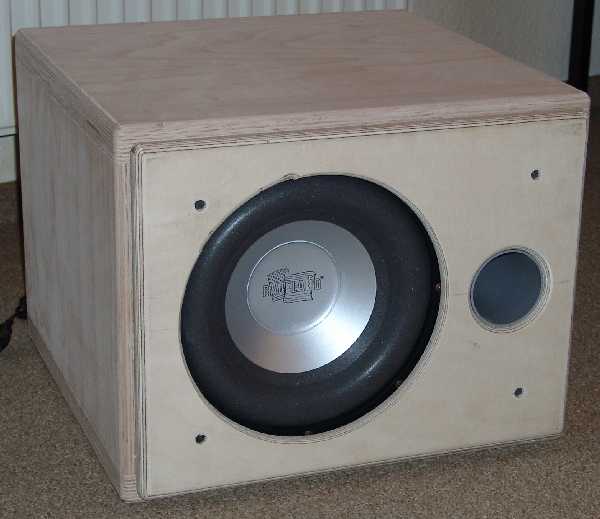

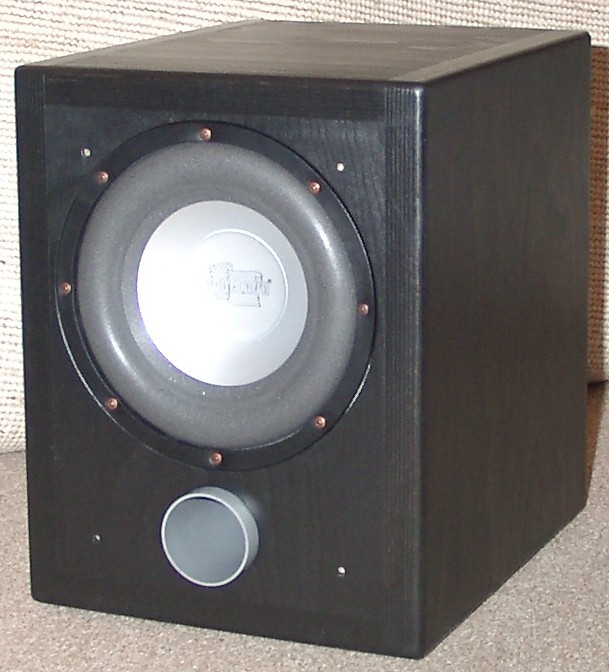

Gewöhnungsbedürftig: Der Baßreflexkanal ragt aus dem Gehäuse heraus.

Mit dem (noch unbespannten) Bespannrahmen wird ein Stück daraus. Der Baßreflexkanal passt exakt in den Bespannrahmen und wird durch eine abgerundete Kante im Bespannrahmen abgeschlossen.

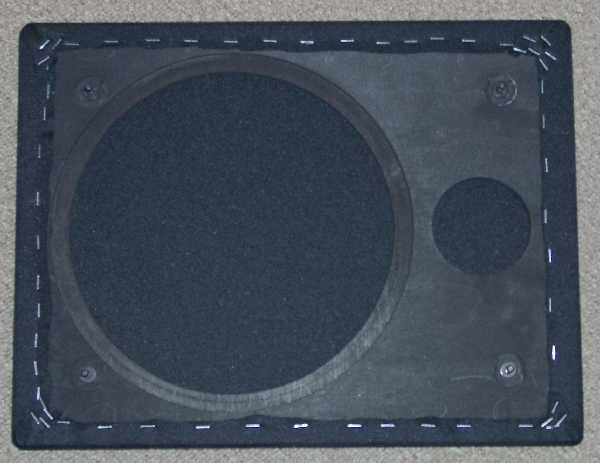

Der Bespannrahmen von hinten - zu sehen sind die Einfräsung für die Befestigungsschrauben des Lautsprechers (der Einfachheit halber komplett rundgefräst) sowie die Einfräsungen der Bespannrahmendübel. Diese sind notwendig, damit der Bespannrahmen dicht an der Box anliegt.

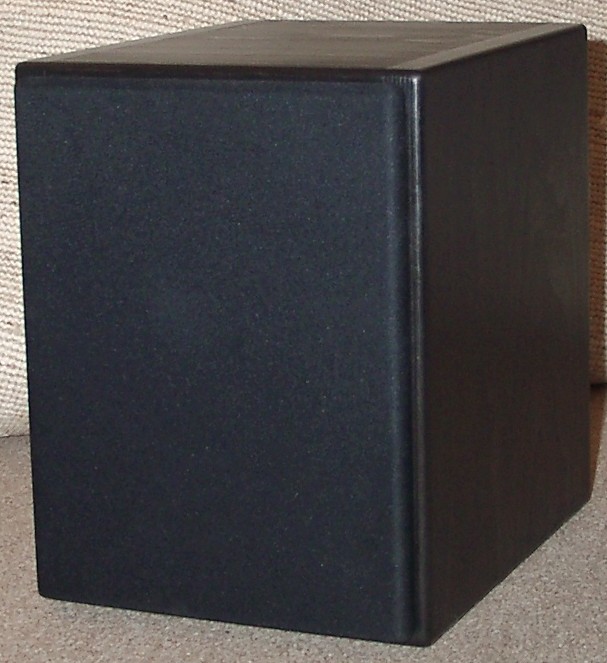

Die Box mit komplettem Bespannrahmen.
