Gehäusevariante PEERLESS XLS-10 Im folgenden sehen Sie den Bau eines PEERLESS XLS-10 - Subwoofers unter Verwendung eines Fertiggehäuses. Stückliste 1 * Peerless XLS-10 - ca. EUR 212,- Bezugsquelle: Intertechnik 1 * Peerless XLS-10 Slave 265 gr - ca. EUR 84,- Bezugsquelle: Intertechnik 1 * Subwoofer-Einbaumodul DETONATION DT-300 (300 Watt an 4 Ohm) - ca. EUR 300,- Bezugsquelle: hifisound LSV Bedienungsanleitung (PDF-Datei) Wichtig: Stellen Sie folgende Schaltereinstellung am "Mäuseklavier" des DT-300 ein: Schalter 1-5: Off - Schalter 6: ON (Subsonic-Filter 18 Hz) 1 * Lautsprechergehäuse - ca. EUR 50,- (habe ich bei EBay ersteigert - wenn Sie eines brauchen - ich habe noch eines übrig) 1 * Buche-Multiplex-Zuschnitt für den Bespannrahmen + 1 * Verstärkungsleiste für Schallwand - ca. EUR 10,- 1 * Bespannstoff - ca. EUR 7,- Kleinteile (Schrauben, Leim, Tackernägel, etc.) - ca. EUR 10,- Die Gesamtkosten belaufen sich auf ca. EUR 675,-.

Die Messungen

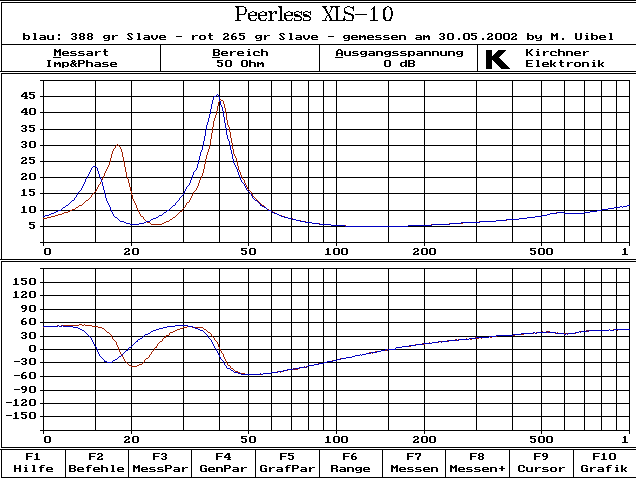

Impedanz und elektrische Phase: Im Vergleich eine Passivmembrane mit 388 Gramm und eine mit 265 Gramm.

Die folgenden Amplitudenmessungen wurden im Nahfeld durchgeführt und unterliegen, da im Hörraum gemessen, einer gewissen Unschärfe. Gemessen wurde jeweils die Passivmembran (blaue Kurve) und der Treiber (rote Kurve) bei verschiedenen Trennfrequenzeinstellungen am DETONATION DT-300. Die Kurven wurden geglättet.

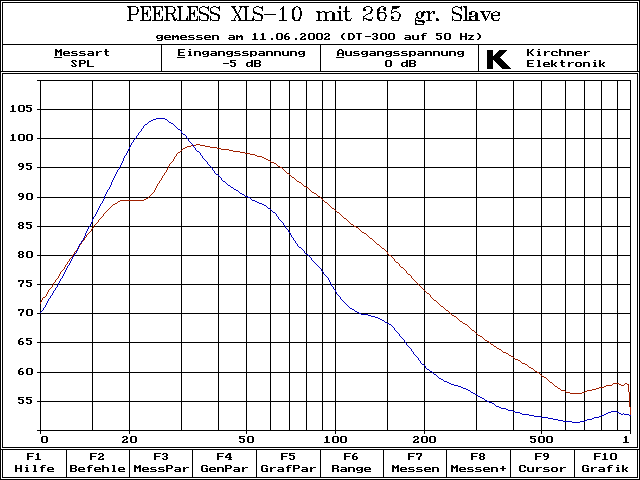

Trennfrequenzeinstellung am DETONATION DT-300: 50 Hz

Trennfrequenzeinstellung am DETONATION DT-300: 100 Hz

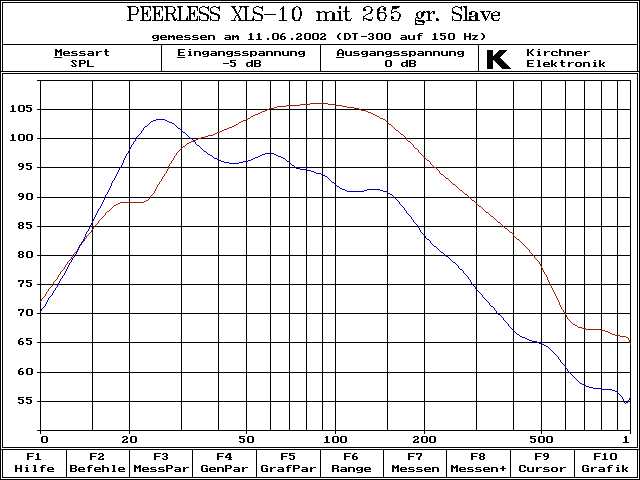

Trennfrequenzeinstellung am DETONATION DT-300: 150 Hz

Vergleichbares Fertigprodukt

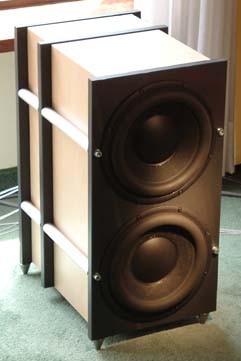

Das folgende Bild zeigt einen Peerless XLS-10 - Subwoofer, den ich auf der diesjährigen HighEnd gesehen habe. Für EUR 2.500,- ist dieser wohlfeil. *lol*

Ausgestattet war dieser Sub mit einer 400 gr Passivmembran (wummst also nur ...) und einem Thomessen Proteus SW 2.0 Sub-Amp (ca. EUR 310,-) mit 175 Watt an 4 Ohm. Das Thomessen-Modul ist dann eine gute Wahl, wenn es auf das letzte dB Schalldruck nicht ankommt und man den Sub nicht an einem AV-Amp betreibt, der eine integrierte Subwoofer-Weiche hat. Ansonsten ist auch das VISION VP-300 Modul (meine erste Wahl, benötigt allerdings, genauso wie das Thomessen-Modul, ein Innengehäuse) sehr zu empfehlen. In jedem Fall sollte man ein SUB-Modul ohne Tiefbassanhebung verwenden.
