Zur Konstruktion

Diese Baßreflexbox ist eine Auftragsentwicklung für unseren Forumskollegen Friedbert. Sie ist als Vollbereichslautsprecher für Räume bis ca. 30 qm geeignet. Ein Subwoofer ist bei wandnaher Aufstellung nicht notwendig.

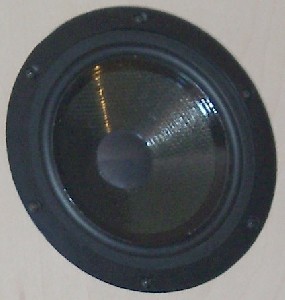

Stückliste

Gesamtkosten pro Stück ca. EUR 250,-

Holzzuschnitte

Die Tabelle der Holzzuschnitte gilt für die von mit gewählte Aufbauform. Siehe dazu die Diashow.

Der Aufbau - Klick für Diashow

Die fett gedruckte Größenangaben beinhalten einen Zuschlag für Leimfugen. Die dadurch leicht überstehenden Kanten werden mit dem Bündigfräser oder Schwing/Band-Schleifer egalisiert.
Teil Stück Material Stärke
mm
Länge
cm
Breite
cm
Deckel 1 Multiplex Buche 20 24,3 28
Front 1 Multiplex Buche 20 42,4 24,3
Boden 1 MDF 19 20,2 28
Rückwand + Versteifungsrahmen 2 MDF 19 20,2 38,2
Seiten 2 Span mit Kunststofffurnier beschichtet 19 40,4 28

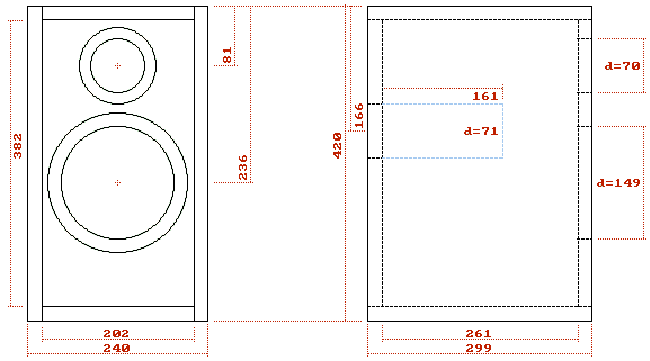

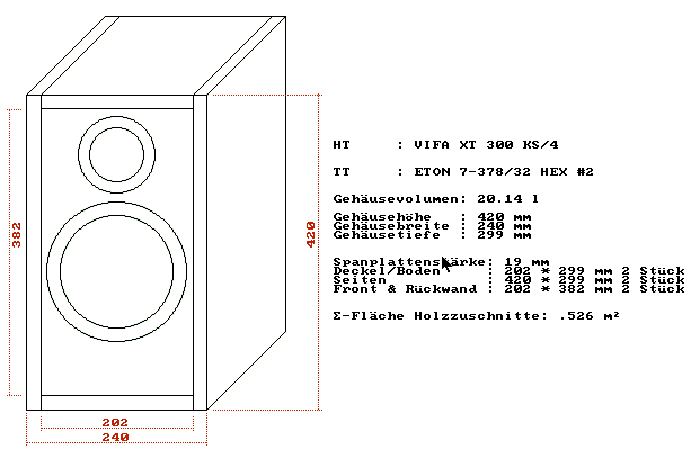

Gehäuseskizze

Die Gehäuseskizze gilt für den Aufbau aus 19 mm MDF. Nicht in der Skizze enthalten ist ein Versteifungsrahmen (umlaufend 4 cm).

Frequenzweiche

Bauteile Hochton:

  • 2 Stück parallelgeschaltete MCAP-Kondensatoren 10 mikroFarad
  • IT-Luftspule Typ 2, 1 mm Draht, 0,56 mH: auf 0,5 mH abwickeln
  • MOX-Widerstand 10 Watt 2,2 Ohm
  • MOX-Widerstand 10 Watt 6,8 Ohm

Bauteile Tief-/Mittelton:

  • IT-COROBAR-Spule, 1,4 mm Draht, 2,70 mH: auf 2,25 mH abwickeln
  • Kondensator MKT 8,2 mikroFarad
  • MOX-Widerstand 10 Watt 8,2 Ohm
  • Kondensator MKT 22 mikroFarad

Fall Sie nicht über ein LCR-Messgerät verfügen, lassen Sie die Spulen vom Händler auf die angegebenen Werte abwickeln.

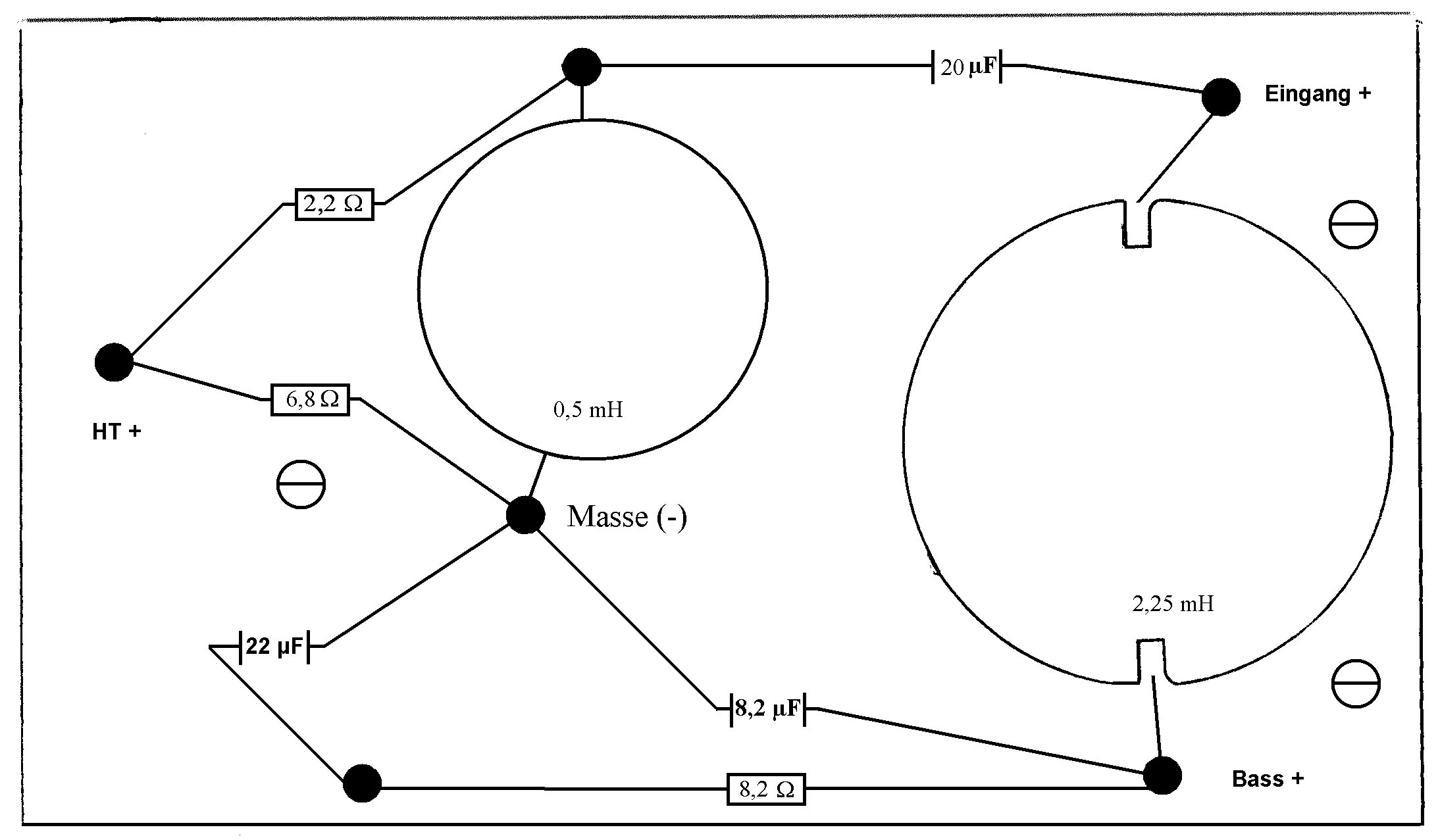

Das folgende Weichenlayout können Sie durch Mausklick rechts herunterladen. Zum Ausdruck auf Folie stellen Sie bei einem 600 dpi - Drucker 118 Pixel pro Zentimeter in Ihrer Bildverarbeitung ein.
